Budynek gospodarczy z czterema pomieszczeniami. Może również pełnić funkcję garażową lubmagazynową.  Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji...

Czytaj więcej

Powierzchnia użytkowa87.64 m²
Min. wymiary działki (długość x szerokość)14.55 x 24.97 m
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa87.64 m²
Powierzchnia zabudowy100.80 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita100.80 m²
Kubatura522.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
6.55 x 15.39 m
Wysokość budynku6.32 m
Min. wymiary działki
długość x szerokość
14.55 x 24.97 m
Dachdwuspadowy
Ilość pomieszczeń4

Opis i technologia projektu

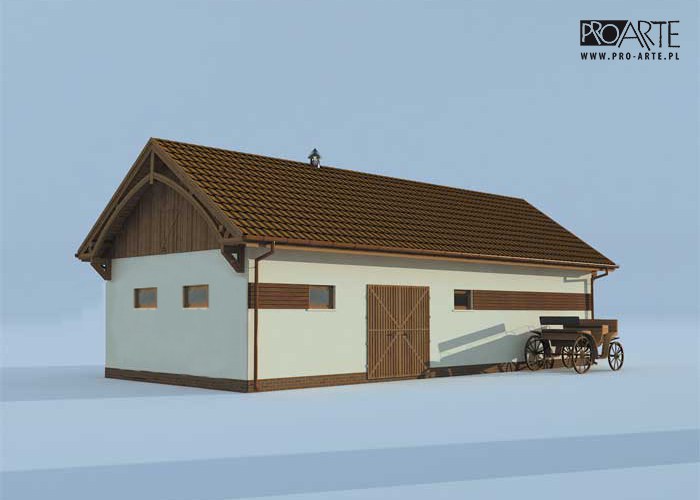

Budynek gospodarczy z czterema pomieszczeniami.

Może również pełnić funkcję garażową lubmagazynową.
 Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- wymiary bram : 2 bramy- 2,5x2,5m i 1 brama -2,4x2,4m
- ściany zewnętrzne murowane grubości 25 cm
- ściany wewnętrzne działowe murowane grubości 11,5 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- dach główny dwuspadowy o kącie 35°
- dach pokryty dachówką ceramiczną
- konstrukcja dachu wiązary drewniane
- pow. dachu : 157m2

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

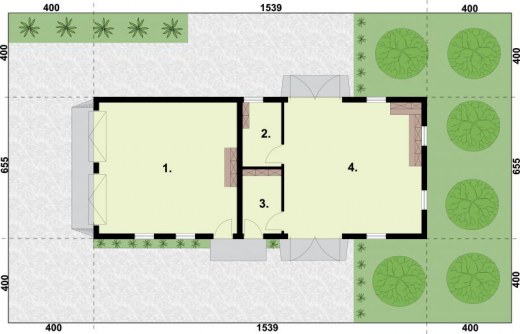

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze38.540
2.Pom. gospodarcze5.330
3.Pom. gospodarcze5.350
4.Pom. gospodarcze38.420
Suma87.640
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy35056 zł
Stan surowy77123 zł
Roboty wykończeniowe wewnętrzne48859 zł
Roboty wykończeniowe zewnętrzne20376 zł
Instalacje i przyłącza37685 zł
Suma219100 zł
