1500 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy z trzema pomieszczeniami , łazienką i wiatą. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S10. Projekt składa się z części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa82.68 m²
+ wiata37.78 m²
Min. wymiary działki (długość x szerokość)18.35 x 20.75 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ wiata
82.68 m²
37.78 m²
Powierzchnia zabudowy95.30 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita133.08 m²
Kubatura726.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
0.00 x 0.00 m
Wysokość budynku6.32 m
Min. wymiary działki
długość x szerokość
18.35 x 20.75 m
Pow. tarasów/werandy/wiaty/schodów zew.5.32 m²

Opis i technologia projektu

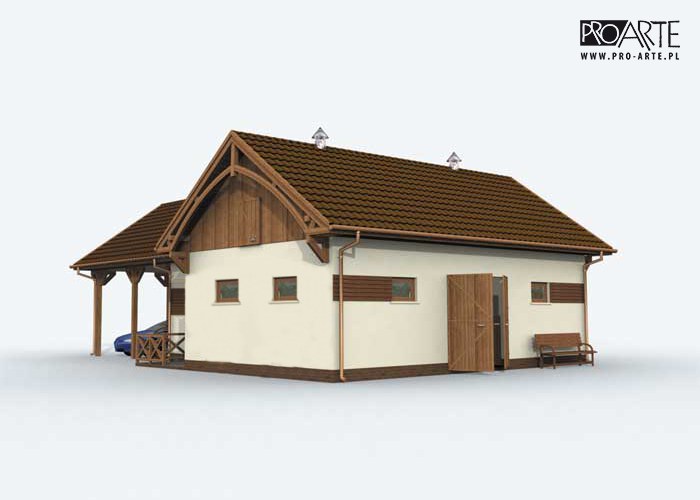

Budynek gospodarczy z trzema pomieszczeniami , łazienką i wiatą.
Może również pełnić funkcję garażową lub magazynową.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- wymiary bramy : 2,5x2,5m
- ściany zewnętrzne murowane grubości 25 cm
- ściany wewnętrzne działowe murowane grubości 11,5 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- dach główny wielospadowy o kącie 35°
- dach pokryty dachówką ceramiczną
- konstrukcja dachu wiązary drewniane
- pow. dachu głównego  : 203m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
5.Wiata38.780
Suma38.780
1.Pom. gospodarcze59.60
2.Pom. gospodarcze11.720
3.Pom. gospodarcze7.030
4.Łazienka4.330
Suma82.680
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy25135 zł
Stan surowy55296 zł
Roboty wykończeniowe wewnętrzne35032 zł
Roboty wykończeniowe zewnętrzne14610 zł
Instalacje i przyłącza27020 zł
Suma157092 zł
