Budynek z czterema pomieszczeniami gospodarczymi i łazienką. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S14. Projekt składa się z części architektonicznej, konstrukcyjnej,...

Czytaj więcej

Powierzchnia użytkowa121.90 m²
Min. wymiary działki (długość x szerokość)0.00 x 0.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa121.90 m²
Powierzchnia zabudowy138.66 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita138.66 m²
Kubatura775.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
0.00 x 0.00 m
Wysokość budynku6.32 m
Min. wymiary działki
długość x szerokość
0.00 x 0.00 m

Opis i technologia projektu

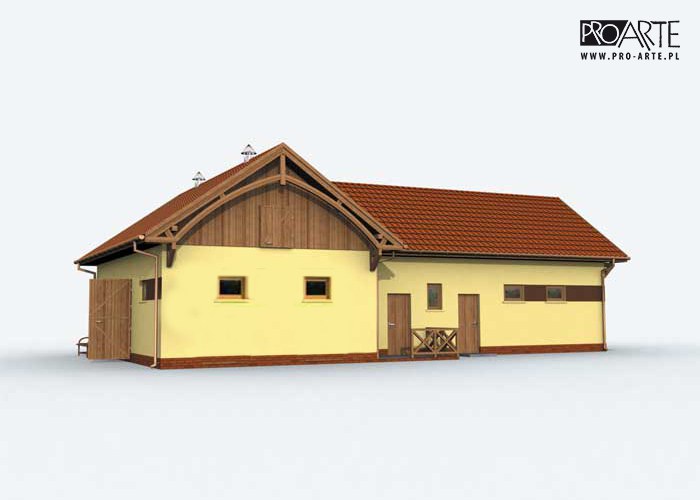

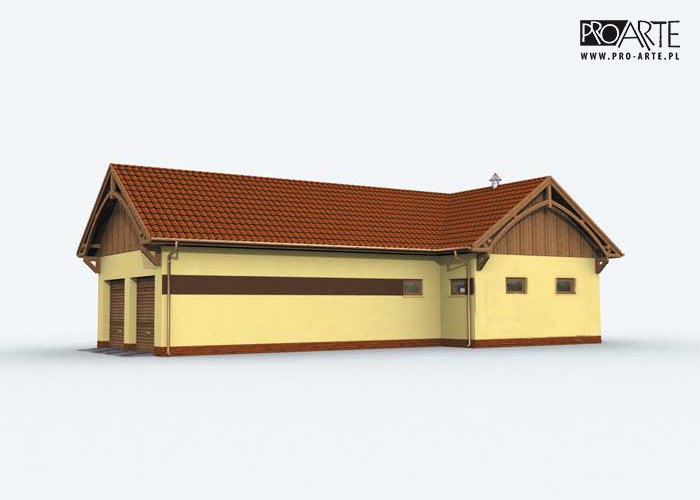

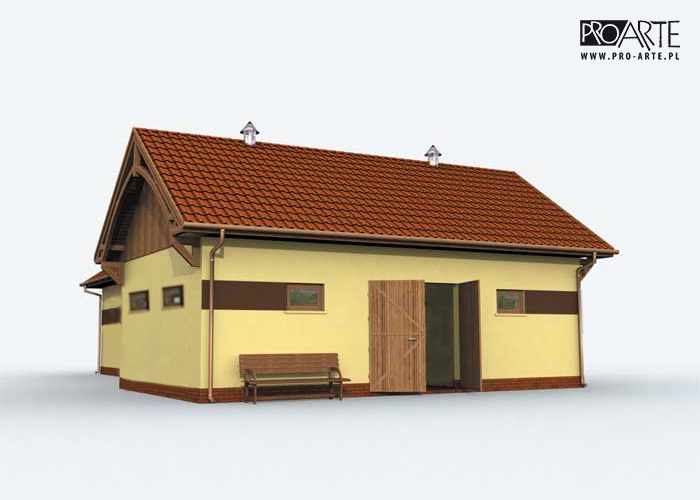

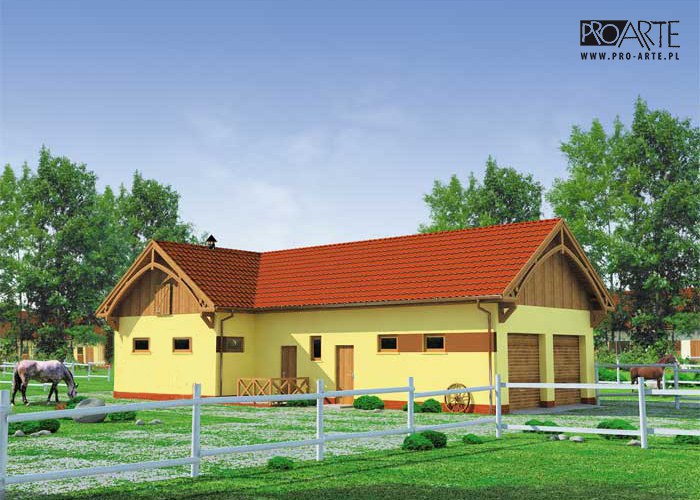

Budynek z czterema pomieszczeniami gospodarczymi i łazienką.
Może również pełnić funkcję garażową lub magazynową.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- wymiary bram : 2,5x2,5m i 2,4x2,4m
- ściany zewnętrzne murowane grubości 25 cm
- ściany wewnętrzne działowe murowane grubości 11,5 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- dach główny wielospadowy o kącie 35°
- dach pokryty dachówką ceramiczną
- konstrukcja dachu wiązary drewniane
- pow. dachu głównego  : 210m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

Kosztorys

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

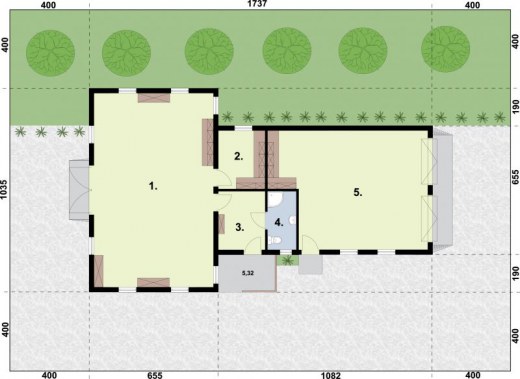

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Pom. gospodarcze59.60
2.Pom. gospodarcze7.030
3.Pom. gospodarcze7.010
4.Łazienka4.330
5.Pom. gospodarcze440
Suma121.970
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy48760 zł
Stan surowy107272 zł
Roboty wykończeniowe wewnętrzne67959 zł
Roboty wykończeniowe zewnętrzne28342 zł
Instalacje i przyłącza52417 zł
Suma304750 zł
