1600 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy z czterema pomieszczeniami i łazienką. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S16. Projekt składa się z części architektonicznej, konstrukcyjnej,...

Czytaj więcej

Powierzchnia użytkowa99.74 m²
Min. wymiary działki (długość x szerokość)20.65 x 18.55 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa99.74 m²
Powierzchnia zabudowy113.86 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita113.86 m²
Kubatura606.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
10.55 x 12.65 m
Wysokość budynku6.46 m
Min. wymiary działki
długość x szerokość
20.65 x 18.55 m
Ilość pomieszczeń5

Opis i technologia projektu

Budynek gospodarczy z czterema pomieszczeniami i łazienką.
Może również pełnić funkcję garażową lub magazynową.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna:
- wymiary bram : 2,5x2,5m
- ściany zewnętrzne murowane grubości 25 cm
- ściany wewnętrzne działowe murowane grubości 11,5 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- dach główny wielospadowy o kącie 35°
- dach pokryty dachówką ceramiczną
- konstrukcja dachu wiązary drewniane
- pow. dachu głównego  : 180m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

Rzuty i przekroje

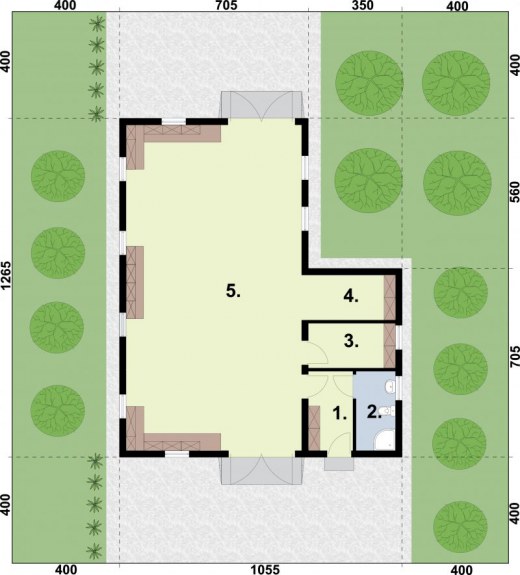

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
4.Pom. pomocnicze5.440
5.Pom. gospodarcze79.580
1.Pom. gospodarcze4.910
2.Łazienka4.350
3.Pom. gospodarcze5.460
Suma99.740
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy30321 zł
Stan surowy66706 zł
Roboty wykończeniowe wewnętrzne42260 zł
Roboty wykończeniowe zewnętrzne17624 zł
Instalacje i przyłącza32595 zł
Suma189506 zł
