ORLEAN 2 C - projekt domu mieszkalnego, całorocznego, wolno stojącego, niepodpiwniczonego wykonany w technologii szkieletowej drewnianej PARTER: wiatrołap z klatką schodową, komunikacja z...

Czytaj więcej

Powierzchnia użytkowa59.99 m²
+ Weranda9.94 m²
Min. wymiary działki (długość x szerokość)14.50 x 14.05 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ Weranda
59.99 m²
9.94 m²
Powierzchnia zabudowy
+ Weranda
45.50 m²
9.94 m²
Powierzchnia kondygnacji netto75.37 m²
Powierzchnia całkowita146.00 m²
Kubatura260.61 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
6.50 x 7.00 m
Wysokość budynku7.24 m
Min. wymiary działki
długość x szerokość
14.50 x 14.05 m
Ilość pokoi4
Dachdwuspadowy
Kondygnacjaparterowe, z poddaszem
Ilość pomieszczeń8
Pow. tarasów9.57 m²
Pow. tarasów/werandy/wiaty/schodów zew.14.9 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

ORLEAN 2 C - projekt domu mieszkalnego, całorocznego, wolno stojącego, niepodpiwniczonego wykonany w technologii szkieletowej drewnianej



PARTER:

wiatrołap z klatką schodową, komunikacja z garderobą, łazienka, pokój dzienny z aneksem kuchennym, weranda.



PODDASZE:

komunikacja, 3x sypialnia.

FORMA ARCHITEKTONICZNA:

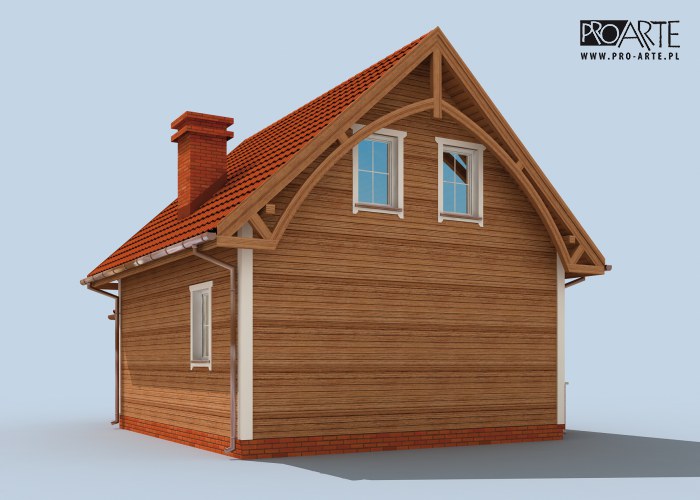

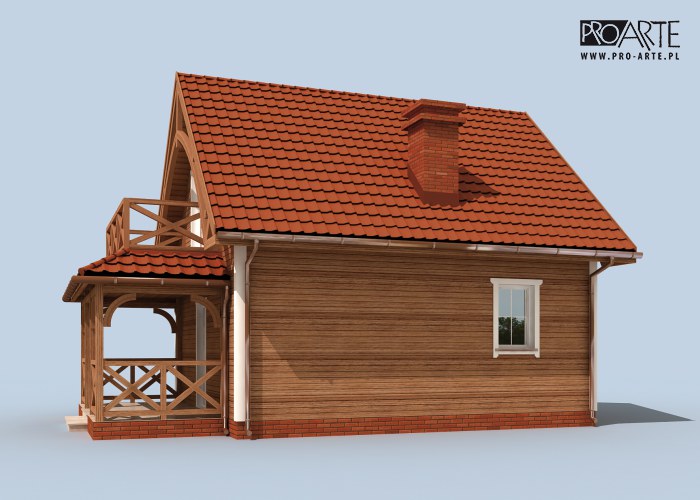

Budynek o zwartej bryle, parterowy z poddaszem użytkowym, niepodpiwniczony. Część mieszkalna przekryta jest dachem dwuspadowym, natomiast weranda trzyspadowym. Maksymalna wysokość budynku wynosi 7,24m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.


KONSTRUKCJA:

Główne rozwiązania konstrukcyjno - materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.Główną konstrukcję nośną stanowić będą: ławy betonowe i wieńce zazbrojone konstrukcyjnie, stopy i słupy żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, nad częścią mieszkalną dach dwuspadowy oparty na więźbie o konstrukcji drewnianej w układzie krokwiowym. Drewno użyte do wykonania elementów konstrykcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap z klatką schodową7.127.12
2Komunikacja z garderobą3.63.6
3Łazienka4.14.1
Suma14.8214.82
4Pokój z aneksem kuchennym20.7320.73
Suma20.7320.73
5Weranda 9.579.57
Suma9.579.57
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja5.738.68
Suma5.738.68
2Pokój5.457.84
3Pokój6.589.56
4Pokój6.617.74
Suma18.6425.14
Zamów szczegółowe rysunki

Obrót 360

Film

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal116 kg
Drewno14.879 m³
Dach885 m²

Kosztorys orientacyjny brutto

Stan zerowy26876 zł
Stan surowy59126 zł
Roboty wykończeniowe wewnętrzne37458 zł
Roboty wykończeniowe zewnętrzne15621 zł
Instalacje i przyłącza28891 zł
Suma167972 zł
