MOCA C szkielet drewniany - projekt domu mieszkalnego, całorocznego
Powierzchnia użytkowa | 42.49 m² |
Min. wymiary działki długość x szerokość | 15.00 x 11.00 m |
Dostępne technologie | |
Warianty projektu | wersja całoroczna |
Dane techniczne
Powierzchnia użytkowa | 42.49 m² |
Powierzchnia zabudowy | 35.94 m² |
Powierzchnia kondygnacji netto | 50.89 m² |
Powierzchnia całkowita | 77.62 m² |
Kubatura | 216.30 m³ |
Kąt nachylenia dachu | 40° |
Wymiary budynku długość x szerokość | 8.00 x 5.00 m |
Wysokość budynku | 6.54 m |
Min. wymiary działki długość x szerokość | 15.00 x 11.00 m |
Ilość pokoi | 3 |
Dach | dwuspadowy |
Kondygnacja | z poddaszem |
Ilość pomieszczeń | 6 |
Pow. tarasów/werandy/wiaty/schodów zew. | 5.74 m² |
Projekt bez garażu | Tak |
Projekt z wejściem od południa | Tak |
Opis i technologia projektu
MOCA C szkielet drewniany - projekt domu mieszkalnego, całorocznego
Nowoczesny i dizajnerski projekt domku w metrażu mieszkania na blokach. Alternatywa dla osób poszukujących niedużego domu całorocznego. Drewniana konstrukcja oraz
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Wysokość ściany kolankowej 1.10m
Budynek mieszkalny, wolnostojący, parterowy, z poddaszem użytkowym, niepodpiwniczony.
PARTER:
komunikacja, łazienka, kuchnia z aneksem jadalnym, pokój dzienny.
PODDASZE:
komunikacja, 2x sypialnia, WC.
FORMA ARCHITEKTONICZNA:
Budynek o zwartej bryle, parterowy, z poddaszem użytkowym, niepodpiwniczony. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,46m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.
KONSTRUKCJA:
Główne rozwiązania konstrukcyjno-materiałowe: Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy i wieńce żelbetowe oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem. Nad budynkiem zaprojektowano dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-krokwiowej i krokwiowej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

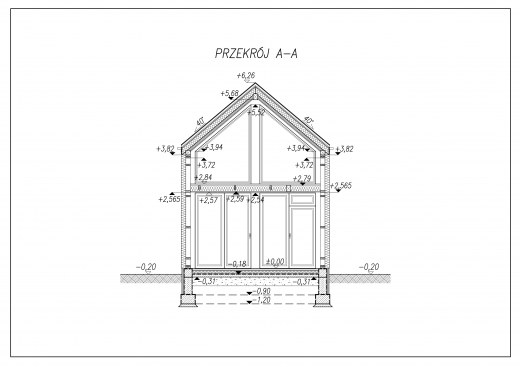

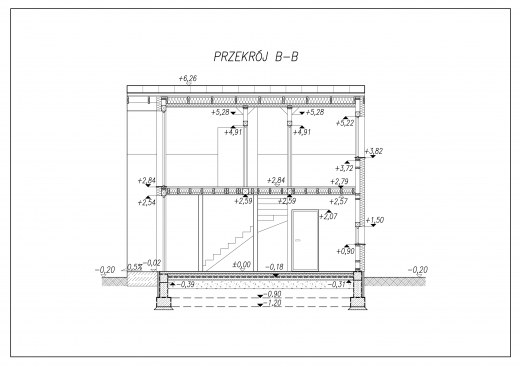

Rzuty i przekroje

Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Pokój dzienny | 15.75 | 15.75 |
2 | Kuchnia z aneksem | 6.95 | 6.95 |
3 | Łazienka | 3.52 | 3.52 |
Suma | 26.22 | 26.22 |

Rzut poddasza
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1 | Komunikacja | 2.82 | 2.82 |
2 | Sypialnia | 5.85 | 9.54 |
3 | WC | 0,88 | 2,27 |
4 | Sypialnia | 6.72 | 10.04 |
Suma | 15.39 | 24.4 |
Zestawienia materiałów
Technologia drewniana szkieletowa | |
Stal | 497.01 kg |
Drewno | 9.829 m³ |
Dach | 66 m² |
Kosztorys orientacyjny brutto
Stan zerowy | 20395 zł |
Stan surowy | 44869 zł |
Roboty wykończeniowe wewnętrzne | 28426 zł |
Roboty wykończeniowe zewnętrzne | 11855 zł |
Instalacje i przyłącza | 21925 zł |
Suma | 127470 zł |
