TRYPOLIS 9 - projekt domu mieszkalnego z poddaszem oraz garażem. Budynek mieszkalny, parterowy z poddaszem użytkowym oraz garażem z jednym stanowiskiem postojowym, niepodpiwniczony....

Czytaj więcej

Powierzchnia użytkowa 130.86 m²
+ garaż21.37 m²
+ taras24 m²
Min. wymiary działki
długość x szerokość
16.30 x 22.60 m
Dostępne technologiemurowana
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
+ taras
130.86 m²
21.37 m²
24 m²
Powierzchnia zabudowy 97.11 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 286.57 m²
Kubatura 695.65 m³
Kąt nachylenia dachu40°
Wymiary budynku
długość x szerokość
8.30 x 15.60 m
Wysokość budynku 7.98 m
Min. wymiary działki
długość x szerokość
16.30 x 22.60 m
Ilość pokoi6
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń13
Pow. tarasów24 m²
Pow. tarasów/werandy/wiaty/schodów zew.56 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

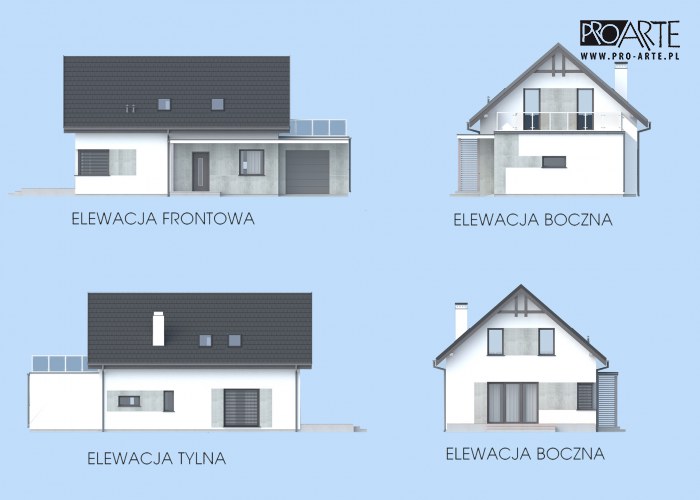

Opis i technologia projektu

TRYPOLIS 9 - projekt domu mieszkalnego z poddaszem oraz garażem

Od wariantu TRYPOLIS 8A różni się tym, że w miejsce wiaty jest garaż.

Budynek mieszkalny, parterowy z poddaszem użytkowym oraz garażem z jednym stanowiskiem postojowym, niepodpiwniczony.

PARTER:

wiatrołap, komunikacja, pomieszczenie gospodarcze, kuchnia z jadalnią, pokój dzienny, łazienka, kotłownia, gabinet, taras, garaż.

PODDASZE:

komunikacja, łazienka, 3x pokój.

Budynek w technologii murowanej o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 7,98m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.

Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej.Główną konstrukcję nośną stanowić będą: ławy, stopy i słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy „Porotherm”.Dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej oraz dach jednospadowy wiaty.


Fundamenty:
Ławy fundamentowe oraz stopy fundamentowe wykonać z betonu C20/25 (B25)
i posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm. Wszystkie elementy należy zazbroić prętami zgodnie z rys. K/1, K/2, K/3 i K4 oraz zaizolować przeciwwilgociowo. Typ i sposób izolacji dobrać po wcześniejszym sprawdzeniu warunków wodno-gruntowych w miejscu planowanej inwestycji.

Ściany zewnętrzne:
Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej w piance „Porotherm DRYFIX SYSTEM” i ocieplić warstwą styropianu gr. 20cm „Termo Organika” typ: Fasada. Murując ściany wzajemnie prostopadłe należy stosować połączenia zapewniające przekazywanie obciążeń pionowych i poziomych z jednej ściany na drugą. Połączenie takie uzyskuje się, stosując wiązanie elementów murowych w murze lub łączniki metalowe.

Ściany wewnętrzne:
Ściany wewnętrzne (nośne) gr. 25cm wymurować z pustaków “Porotherm 25 DRYFIX” na zaprawie systemowej w piance „DRYFIX.SYSTEM”. Ściany wewnętrzne działowe gr. 12cm wykonać z pustaków “Porotherm 11,5 DRYFIX” lub z cegły dziurawki bądź kratówki. Ściany działowe połączyć ze ścianami konstrukcyjnymi na strzępia bądź w pozostawionych bruzdach. Ściany działowe należy zazbroić prętami Ø6 lub bednarką 1,5x25mm, umieszczanymi nie rzadziej niż w co czwartej spoinie.

Więźba dachowa:
Nad budynkiem mieszkalnym zaprojektowano więźbę w układzie krokwiowo-jętkowym z drewna klasy C-24 o wilgotności <18%. Krokwie oparte będą na murze za pomocą murłat. Murłaty kotwić do wieńca za pomocą śrub fajkowych. Pod murłatę położyć pasek papy niepiaskowanej. Konstrukcja dachu wiaty jest zaprojektowana jako więźba krokwiowa (jednospadowa) oparta na belce przymocowanej do wieńca oraz na płatwi opartej na słupach. Pomiędzy belkę i mur ułożyć pasek papy niepiaskowanej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap3.943.94
2Komunikacja7.817.81
3Pomieszczenie gospodarcze1.21.23
4Kuchnia z jadalnią11.4211.42
5Pokój dzienny19.6519.56
6Łazienka6.176.17
7Kotłownia10.8710.87
8Gabinet 11.2511.25
9 Garaż21.3721.37
Suma93.6893.62
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Komunikacja5.395.39
2Łazienka8.878.87
3Pokój11.4811.48
4Pokój16.4316.43
5Pokój13.1513.15
Suma55.3255.32
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2771.37 kg
Drewno6.297 m³
Dach160 m²

Kosztorys orientacyjny brutto

Stan zerowy85844 zł
Stan surowy188857 zł
Roboty wykończeniowe wewnętrzne119645 zł
Roboty wykończeniowe zewnętrzne49897 zł
Instalacje i przyłącza92282 zł
Suma536526 zł
