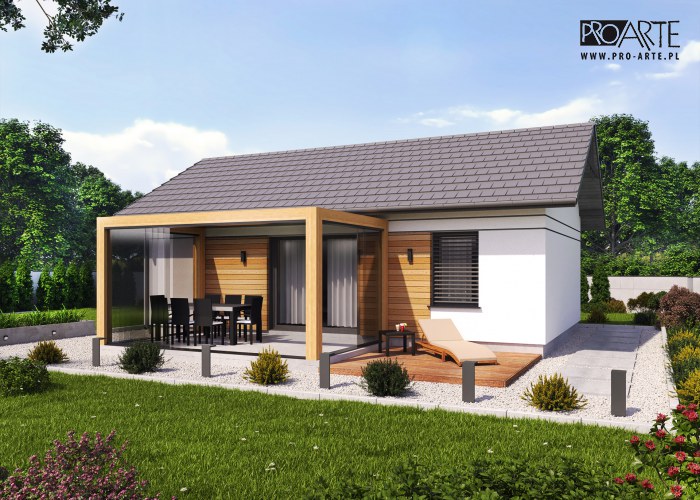

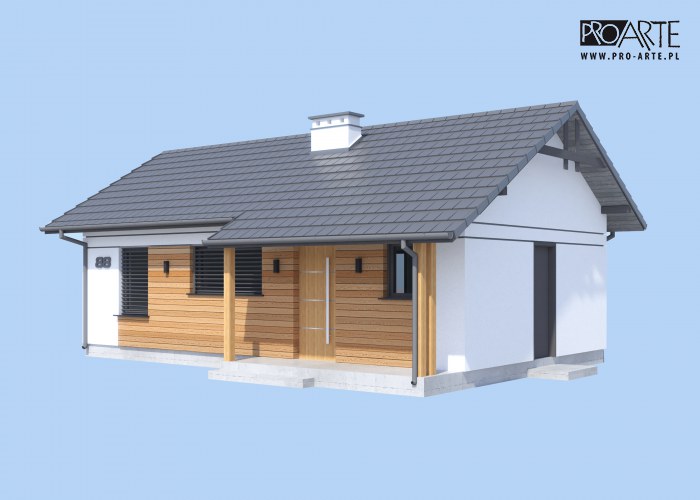

MIAMI C szkielet drewniany nowoczesny projekt domu mieszkalnego, parterowy najnowsze wcielenie bestsellerowej LA PALMY po faceliftingu. Ten projekt z 3 pokojami to idealne rozwiązanie dla Inwestorów poszukujących...

Czytaj więcej

Powierzchnia użytkowa 51.36 m²
+ taras13.5 m²
Min. wymiary działki
długość x szerokość
14.90 x 18.40 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

Rzuty i przekroje

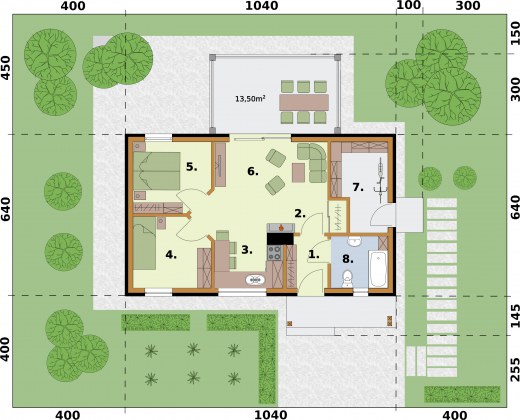

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.922.92
2Komunikacja7.047.04
3Kuchnia4.534.53
4Sypialnia7.887.88
5Sypialnia7.887.88
6Pokój dzienny10.4810.48
7Pomieszczenie gospodarcze6.536.53
8Łazienka4.104.1
Suma51.3651.36
9Taras13.513.5
Suma13.513.5
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ taras
51.36 m²
13.5 m²
Powierzchnia zabudowy 66.56 m²
Powierzchnia kondygnacji netto 51.36 m²
Powierzchnia całkowita 87.83 m²
Kubatura 289.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.40 x 10.40 m
Wysokość budynku 5.26 m
Min. wymiary działki
długość x szerokość
14.90 x 18.40 m
Powierzchnia zabudowy70m²
Ilość pokoi3
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń8
Pow. tarasów/werandy/wiaty/schodów zew.13.5 m²
Projekt bez garażuTak
Projekt z wejściem od południaTak

Opis i technologia projektu

MIAMI C szkielet drewniany nowoczesny projekt domu mieszkalnego, całorocznego parterowego

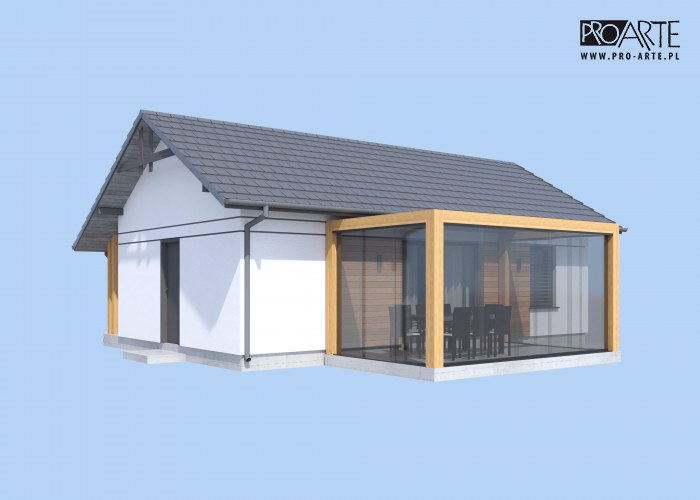

najnowsze wcielenie bestsellerowej LA PALMY po faceliftingu. Ten projekt z 3 pokojami to idealne rozwiązanie dla Inwestorów poszukujących komfortowego domku rekreacyjnego lub mieszkalnego. Łazienka, kuchnia z salonem, pomieszczenie gospodarcze oraz pergola/wiata wypoczynkowa z możliwością przeszklenia połączona z salonem dopełniają całości. W wersji letniskowej nie posiada ogrzewania systemowego, ani docieplenia domu mieszkalnego. Dysponuje natomiast kominkiem. W wariancie mieszkalnym, całorocznym ma ściany docieplone 20 cm styropianu, a dach 25 cm wełny mineralnej (docieplony sufit podwieszany), a także system ogrzewania do wyboru: pompa ciepła, kominek na biomasę z płaszczem wodnym.



Technologia lekkiego szkieletu drewnianego - szczegóły przegród.



PONIŻSZY SCHEMAT MA CHARAKTER UNIWERSALNY I UPROSZCZONY, BY MIEĆ PEWNOŚĆ, CO DO ROZWIĄZAŃ W POSZCZEGÓLNYCH PROJEKTACH, NALEŻY ZAMÓWIĆ AKTUALNE RYSUNKI SZCZEGÓŁOWE DANEGO PROJEKTU

Technologia

Murowana
Szkieletowa drewniana
FundamentZakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.Zakładamy proste warunki gruntowe i stosujemy tradycyjne ławy fundamentowe, kopane na 1m głębokości.

Ściany zewnętrzne i nośne

Garaże, budynki gospodarcze, stajnie bez częsci mieszkalnej: szerokość 25 cm x długość 37,3 x wysokość 24,9 cm pustak ceramiczny Porotherm Dryfix 25

W domach letniskowych i mieszkalnych stosujemy pustaki Porotherm Dryfix 30 cm x 24.8cm x 24.9cm

Słupki konstrukcyjne z drewna C24 lub KVH o maksymalnej wilgotności 18% przyjmujemy według obliczeń. Najczęściej 5x15cm, 6,3x15 cm w rozstawie 40 lub 60 cm.

Ściany wewnętrzne

Porotherm 11,5 Dryfix. Szerokość 11,5 cm x wysokość 24.9 cm x wysokość 24,9 cm



Słupki w ścianach działowych zwykle mają wymiary 5x9 cm.

Strop

Gęstożebrowy Porotherm: najczęściej belki stropowe 1,75 do 8.25m, co 25 cm oraz pustaki stropowe Porotherm 19/50cm. Wyjątek stanowi rodzina projektów LIDO (wersja murowana ma drewniany strop).

Strop drewniany, zaprojektowany w zależności od obliczeń. Ze schematem przebiegu warstw w przekroju można zapoznać się na grafikach poniżej:

Więźba dachowa

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych

Przekroje w zależności od obliczeń statyczno-wytrzymałościowych. Schemat poniżej:

Izolacje

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: styropian TermoOrganika

Dach: wełna mineralna ISOVER

Fundament: Hydroizolacja- izolacja przeciwilgociowa, płyta ekstrudowana xps, 2xpapa, styropian.

Ściana: wełna ISOVER między słupkami, styropian ryflowany TermoOrganika lub wełna ISOVER

Dach: wełna mineralna ISOVER

Pokrycie dachu

Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich.



Od 15 stopni dachówka ceramiczna Koramic, akcesoria Koratech:

Poniżej 15 stopni blachodachówka, blacha na rąbek (panelowa) lub papa na dachach płaskich



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Kosztorys orientacyjny brutto

Stan zerowy36979 zł
Stan surowy81354 zł
Roboty wykończeniowe wewnętrzne51540 zł
Roboty wykończeniowe zewnętrzne21494 zł
Instalacje i przyłącza39753 zł
Suma231120 zł
