LUANDA

projekt domu
projekt domu
projekt domu
  • projekt domu
  • projekt domu
  • projekt domu
  • projekt domu


Dane techniczne

Powierzchnia użytkowa 47.35 m²
+ taras 15.88 m²
+ Garaż 16.67 m²
+ 1 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 83.38 m²
Pow. tarasów/werandy/wiaty/schodów zew. 20.54 m²
Powierzchnia całkowita 103.92 m²
Kubatura 384 m³
Wysokość budynku 5.43 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 17.68 x 16.8 m
Czy posiada poddasze NIE
Ilość pomieszczeń 7
Ilość stanowisk garażowych 1

Cena projektu:

2100

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Wiatrołap 2.35 0
2. Komunikacja 3.54 0
3 Łazienka 3.88 0
4. Sypialnia 8.64 0
5. Pokój dzienny z aneksem kuchennym 23.64 0
6 Pomieszczenie gospodarcze 5.3 0
suma: 47.35 0
7 Garaż 16.67 0
8 Taras 15.88 0
suma: 79.9 0

Przekrój A-A

Przekrój B-B


Opis projektu

LUANDA - dom jednorodzinny z garażem.

 Niewielka Luanda będzie dobrym rozwiązaniem dla osób potrzebujących niewielkiej powierzchni użytkowej domu. Elewacja frontowa została w tym wypadku pomyślana tak, by wysunięty nieco ryzalit stworzył dodatkową powierzchnię dla garażu, a tym samym przyczynił się do powstania uroczego zakątka, gdzie umieszczone zostało wejście do domu.

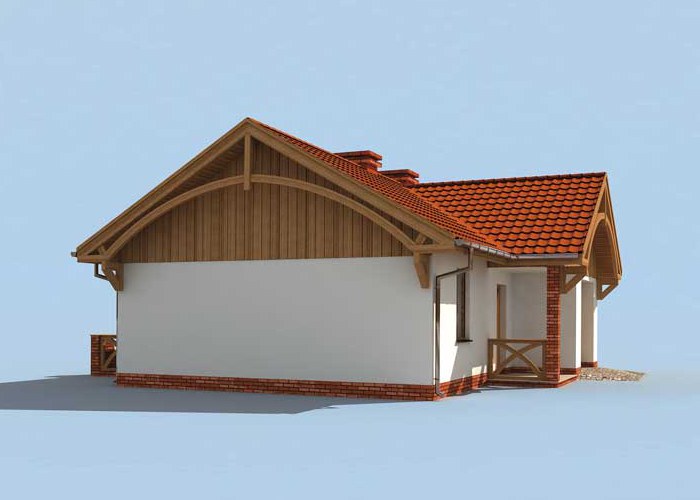

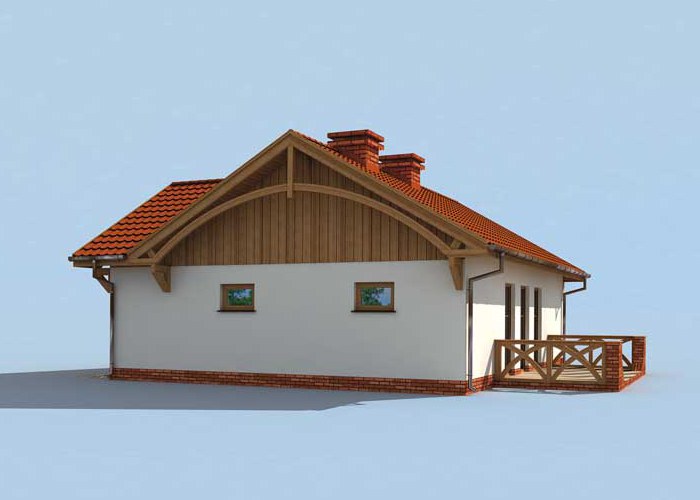

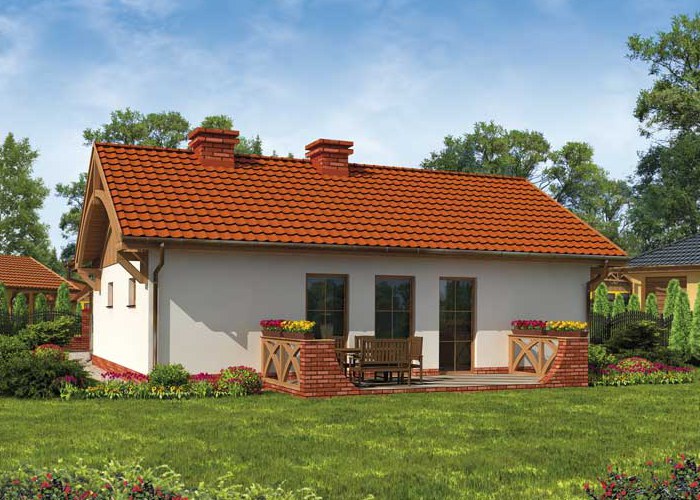

Na uwagę zasługuje również tył domu – mamy tutaj bowiem cudowny taras otoczony niewielkim murkiem z czerwonej cegły – takiej samej, jak wykończenie podstawy domu. Po wejściu do środka przez niewielki wiatrołap, od razu po lewej stronie, mamy przejście do garażu, który został połączony z pomieszczeniem gospodarczym.


Natomiast kierując się z wiatrołapu w prawo, dostajemy się przez komunikację do pozostałych pomieszczeń w domu. Od razu po lewej stronie znajduje się niewielka łazienka z miejscem na kabinę prysznicową. Naprzeciwko niej mamy sypialnię, której okno wychodzi na południe. Największą powierzchnię domu zajmuje pomieszczenie łączące w sobie funkcje kuchni, jadalni i pokoju dziennego. Projekt został tak pomyślany, by najwięcej światła wpadało przez okna wschodnie do pokoju dziennego. Aneks kuchenny został umieszczony na przeciwległej ścianie pomieszczenia. Znajdzie się tutaj także miejsce na urządzenie niewielkiej jadalni przy oknie wychodzącym na północ. Ten pomysł na własny dom jest bardzo ekonomiczny, nie wymaga dużych nakładów finansowych. Będzie optymalnym rozwiązaniem dla dwu- lub trzyosobowej rodziny, potrzebującej niezależności. Jego rozmiar nie jest imponujący, ale zadowalający dla tych, którzy pragną niewielkiego, ale całkowicie własnego „kąta”.


Zobacz projekt Luanda 2



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.



Konfigurator produktów techniki grzewczej

Łatwe w obsłudze narzędzie, za pomocą którego można samodzielnie dobrać urządzenia firmy Viessmann, dla nowych budynków z oferty PRO ARTE. Wynik doboru, to propozycje konkretnych rozwiązań, z ich cenami i podstawowymi danymi technicznymi. Za pomocą konfiguratora można również negocjować cenę zakupu wybranego urządzenia, przez wysłanie zapytania ofertowego

Konfigurator Viessmann

Opis technologii

Technologia tradycyjna :
- powierzchnia zabudowy budynku -83,38m2
- powierzchnia schodów zew. i tarasu -20,54m2
- powierzchnia użytkowam
  parteru + garaż -47,35 + 16,67m2
  tarasu -15,88m2
- powierzchnia całkowita  - 103,92m2
- kubatura  - 384,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym przymocowany do konstrukcji za pomocą wieszaków
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni




Projekt wentylacji mechanicznej z rekuperacją ciepła


Zestawienia materiałów

Technologia murowana tradycyjna

Stal 589.39 kg
Drewno 6.138 m³
Pow. ścian nośnych zewn. 126 m²
Pow. ścian nośnych wewn. 36 m²
Pow. ścian działowych wewn. 32 m²
Dach 130 m²





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
21216 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
46672 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
29567 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
12331 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
22806 zł
Suma 132592 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
