2600 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

RIO - projekt domu mieszkalnego jednorodzinnego parterowego z poddaszem użytkowym i garażem jednostanowiskowym ZOBACZ WIZUALIZACJE WNĘTRZ Projekt składa się z części architektonicznej,...

Czytaj więcej

Powierzchnia użytkowa117.93 m²
+ garaż19 m²
+ kotłownia5.97 m²
Min. wymiary działki (długość x szerokość)21.80 x 20.04 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ garaż
+ kotłownia
117.93 m²
19 m²
5.97 m²
Powierzchnia zabudowy104.03 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita239.27 m²
Kubatura735.41 m³
Kąt nachylenia dachu43°
Wymiary budynku
długość x szerokość
12.04 x 8.64 m
Wysokość budynku8.74 m
Min. wymiary działki
długość x szerokość
21.80 x 20.04 m
Ilość pokoi4
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń15
Pow. tarasów/werandy/wiaty/schodów zew.20.81 m²
Projekt z garażemTak
Ilość stanowisk w garażu1
Projekt z kotłowniąTak

Opis i technologia projektu

RIO  - projekt domu mieszkalnego jednorodzinnego parterowego z poddaszem użytkowym i garażem jednostanowiskowym


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa

Technologia tradycyjna :
- powierzchnia użytkowa - 113,539m2
- powierzchnia użytkowa garażu - 19,7m2
- powierzchnia użytkowa strychu - 6,13m2


- powierzchnia zabudowy - 103,2m2
- powierzchnia całkowita  -201,58m2
- kubatura  - 636,00m3



- ściany zewnętrzne nośne murowane grubości 30cm.- ściany wewnętrzne nośne murowane grubości 25cm.
- ściany wewnętrzne działowe grubości 12cm .
- ocieplenie : styropian 10cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM" .
- wysokość budynku 8,89m .
- dach jednospadowy 43° .
- więźba dachowa drewniana.
- pokrycie dachu: dachówka ceramiczna.
- zastosowane ogrzewanie: gazowe.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

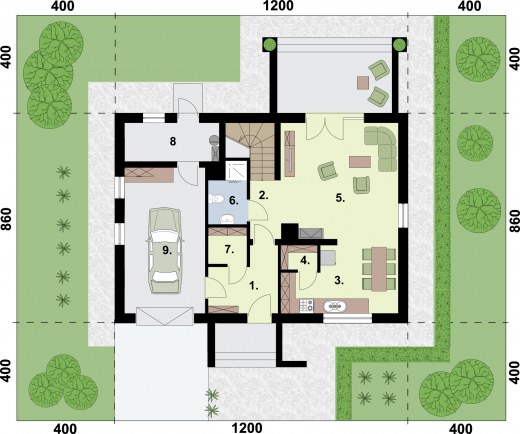

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Komunikacja5.935.93
1.Wiatrołap5.255.25
3.Kuchnia11.6711.67
4.Spiżarnia1.431.43
5.Pokój dzienny22.1922.19
6.Łazienka3.363.36
7.Pomieszczenie Gosp.2.212.21
Suma52.0452.04
9.Garaż1919
8.Kotłownia5.975.97
Suma24.9724.97
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Komunikacja10.1112.37
4.Pokój15.219.36
5.Sypialnia9.6811.9
6.Garderoba3.555.04
2.Łazienka1013.02
3.Pokój17.3521.51
Suma65.8983.2
Zamów szczegółowe rysunki

Film

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2248.43 kg
Drewno8.092 m³
Pow. ścian nośnych zew.157 m²
Pow. ścian nośnych wew.59 m²
Pow. ścian działowych wew.83 m²
Dach196 m²

Kosztorys orientacyjny brutto

Stan zerowy65097 zł
Stan surowy143214 zł
Roboty wykończeniowe wewnętrzne90729 zł
Roboty wykończeniowe zewnętrzne37838 zł
Instalacje i przyłącza69980 zł
Suma406858,50 zł
