LAGUNA 2 - dom mieszkalny wolnostojący, parterowy Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych, centralnego ogrzewania i instalacji...

Czytaj więcej

Powierzchnia użytkowa146.90 m²
+ Kotłownia9.22 m²
Min. wymiary działki (długość x szerokość)19.28 x 28.65 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa
+ Kotłownia
146.90 m²
9.22 m²
Powierzchnia zabudowy194.04 m²
Powierzchnia kondygnacji netto156.12 m²
Powierzchnia całkowita213.66 m²
Kubatura1211.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
20.65 x 13.10 m
Wysokość budynku9.39 m
Min. wymiary działki
długość x szerokość
19.28 x 28.65 m
Ilość pokoi5
Dachwielospadowy
Kondygnacjaparterowe
Ilość pomieszczeń13
Pow. tarasów32.31 m²
Zabudowadwulokalowa
Projekt z kotłowniąTak
Projekt z wejściem od południaTak

Opis i technologia projektu

LAGUNA 2 - dom mieszkalny wolnostojący, parterowy

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych, centralnego ogrzewania i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna : zapytaj o dostępność
- ściany zewnętrzne murowane grubości 30 cm
- ocieplenie styropianem 14 cm
- ściany wewnętrzne nośne gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- konstrukcja więźby dachowej drewniana - prefabrykowana
- pokrycie dachu: dachówka ceramiczna
- instalacja grzewcza: kocioł gazowy w kotłowni

Technologia szkieletowa : zapytaj o dostępność

Rzuty i przekroje

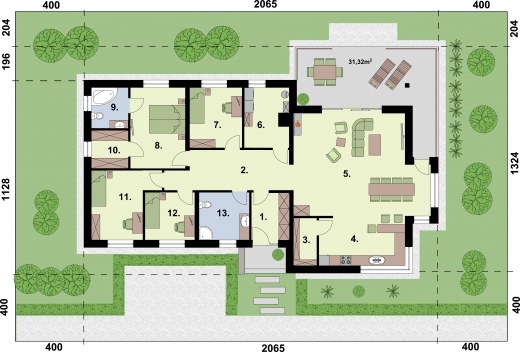

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
01.Wiatrołap5.975.97
02.Przedpokój15.5515.55
03.Spiżarnia3.643.64
04.14.3600
12.Pokój7.897.89
13.Łazienka7.977.97
06.Kotłownia8.358.35
07.Pokój10.5710.57
08.Sypialnia14.8614.86
05.Pokój dzienny z aneksem jadalnym43.143.1
09.Łazienka4.984.98
10.Garderoba4.644.64
11.Pokój13.2313.23
Suma140.75140.75
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1827.09 kg
Drewno5.773 m³
Pow. ścian nośnych zew.145 m²
Pow. ścian nośnych wew.45 m²
Pow. ścian działowych wew.111 m²
Dach286.5 m²

Kosztorys orientacyjny brutto

Stan zerowy72862 zł
Stan surowy160297 zł
Roboty wykończeniowe wewnętrzne101552 zł
Roboty wykończeniowe zewnętrzne42351 zł
Instalacje i przyłącza78327 zł
Suma455390 zł
