990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

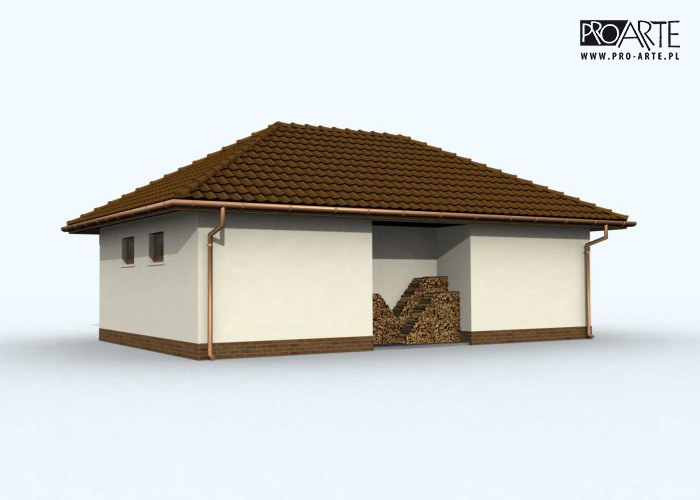

Garaż dwustanowiskowy z pomieszczeniem gospodarczym i składem na drewno opałowe.

Czytaj więcej

Powierzchnia użytkowa 54.95 m²
Min. wymiary działki
długość x szerokość
14.50 x 17.90 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Pom. gospodarcze13.490
1.Garaż19.20
2.Garaż19.20
4.Skład drewna3.060
Suma54.950
Zamów szczegółowe rysunki

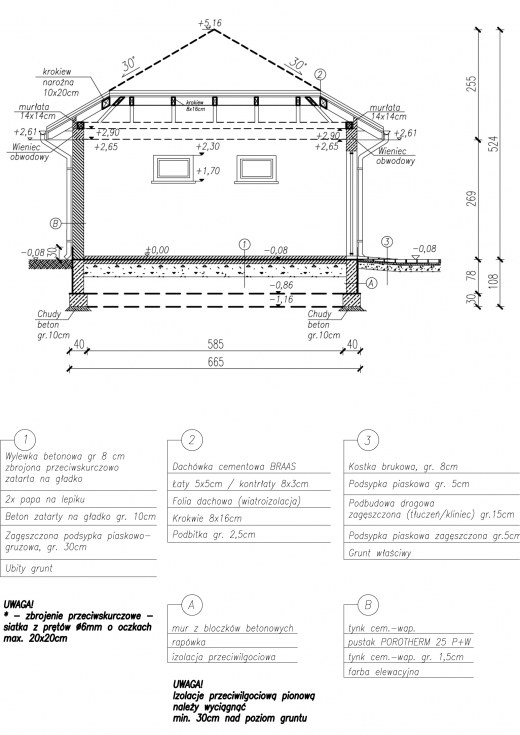

Przekroj A-A

Przekroj A-A

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 54.95 m²
Powierzchnia zabudowy 64.68 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 64.68 m²
Kubatura 254.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.90 x 6.50 m
Wysokość budynku 5.24 m
Min. wymiary działki
długość x szerokość
14.50 x 17.90 m
Liczba stanowisk2 stanowiska
Dachczterospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

Garaż dwustanowiskowy z pomieszczeniem gospodarczym i składem na drewno opałowe.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal394.72 kg
Drewno7.268 m³
Pow. ścian810 m²
Pow. ścian nośnych zew.97 m²
Pow. ścian działowych wew.30 m²
Dach99 m²

Kosztorys orientacyjny brutto

Stan zerowy16705 zł
Stan surowy36751 zł
Roboty wykończeniowe wewnętrzne23282 zł
Roboty wykończeniowe zewnętrzne9710 zł
Instalacje i przyłącza17958 zł
Suma104405 zł
