690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z werandą

Czytaj więcej

Powierzchnia użytkowa46.50 m²
Min. wymiary działki (długość x szerokość)14.50 x 15.40 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa46.50 m²
Powierzchnia zabudowy48.10 m²
Powierzchnia kondgnacji netto0.00 m²
Powierzchnia całkowita0.00 m²
Kubatura180.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
7.40 x 6.50 m
Wysokość budynku5.49 m
Min. wymiary działki
długość x szerokość
14.50 x 15.40 m
Liczba stanowisk1 stanowisko
Dachczterospadowy
Funkcjaz altaną, z grillo-wędzarnikiem
Ilość pomieszczeń1

Opis i technologia projektu

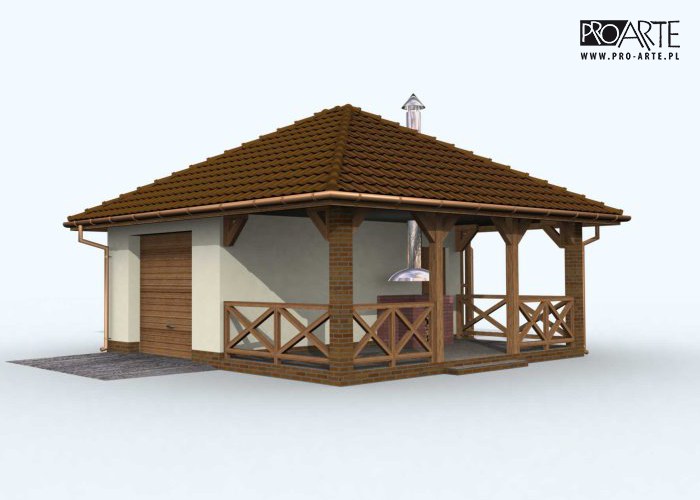

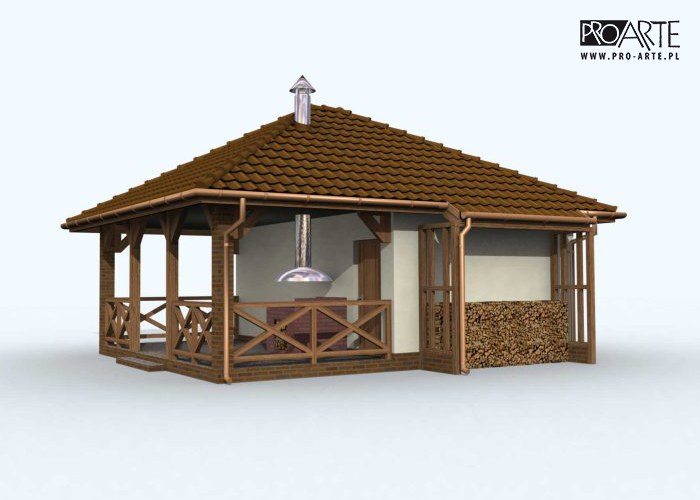

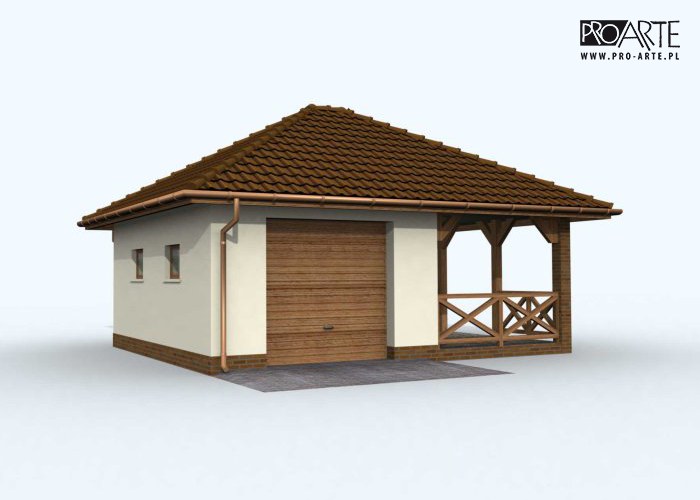

Garaż jednostanowiskowy z werandą
Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Rzuty i przekroje

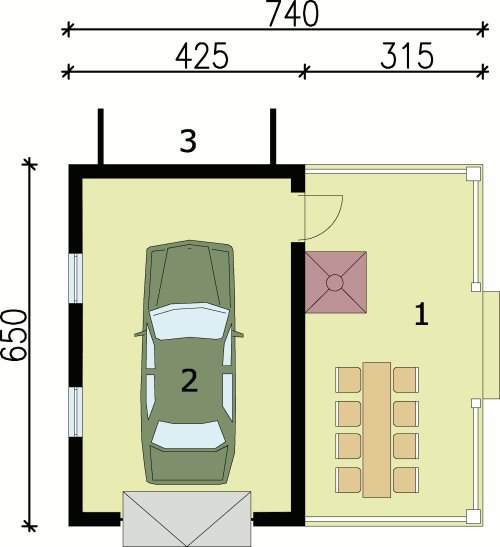

Przyziemie

Przyziemie

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Wiata20.80
2.Garaż22.50
3.Skład drewna3.20
Suma46.50
Zamów szczegółowe rysunki
Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal230.98 kg
Drewno6.361 m³
Pow. ścian560 m²
Pow. ścian nośnych zew.48 m²
Dach79 m²

Kosztorys orientacyjny brutto

Stan zerowy14136 zł
Stan surowy31099 zł
Roboty wykończeniowe wewnętrzne19702 zł
Roboty wykończeniowe zewnętrzne8217 zł
Instalacje i przyłącza15196 zł
Suma88350 zł
