G345 - garaż jednostanowiskowy z pomieszczeniem gospodarczym Garaż z dachem płaskim o bardzo niskim dachu 2,99. Idealny dla wyśrubowanych warunków zabudowy.

Czytaj więcej

Powierzchnia użytkowa 37.26 m²
Min. wymiary działki
długość x szerokość
13.50 x 13.92 m
Dostępne technologiemurowana
Warianty projektugaraż
Zobacz pełne dane projektu

Rzuty i przekroje

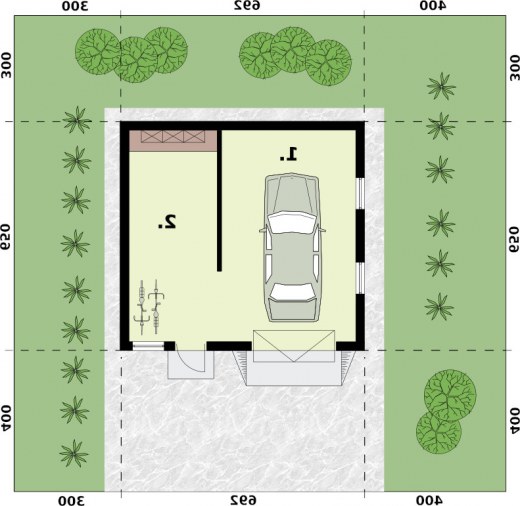

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż22.5122.51
2Pomieszczenie gospodarcze14.7514.75
Suma37.2637.26
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 37.26 m²
Powierzchnia zabudowy 44.98 m²
Powierzchnia kondygnacji netto 37.26 m²
Powierzchnia całkowita 49.12 m²
Kubatura 133.70 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
6.50 x 6.92 m
Wysokość budynku 2.99 m
Min. wymiary działki
długość x szerokość
13.50 x 13.92 m
Liczba stanowisk1 stanowisko
Dachpłaski
Kondygnacjaparterowe
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

G345 - garaż jednostanowiskowy z pomieszczeniem gospodarczym

Garaż z dachem płaskim o bardzo niskim dachu 2,99. Idealny dla wyśrubowanych warunków zabudowy.

Fundament:

Tradycyjne ławy fundamentowe kopane na 1m głębokości. Ławy fundamentowe o wymiarach 40x30cm wykonać z betonu C20/25 (B25) zagęszczonego mechanicznie posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm.

Ściany zewnętrzne:
Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej „POROTHERM DRYFIX.SYSTEM” w piance.

Więźba dachowa:
Zaprojektowano więźbę w układzie krokwiowym z drewna klasy co najmniej C-24 o wilgotności <18%.



Pokrycie dachu:
Nad budynkiem zaprojektowano dach jako jednospadowy o kącie nachylenia połaci 1º w stosunku do poziomu. Pokrycie dachu wykonać z papy ułożonej na deskowaniu pełnym.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal460.7 kg
Drewno3.346 m³
Dach44 m²

Kosztorys orientacyjny brutto

Stan zerowy16692 zł
Stan surowy36723 zł
Roboty wykończeniowe wewnętrzne23265 zł
Roboty wykończeniowe zewnętrzne9703 zł
Instalacje i przyłącza17944 zł
Suma104328 zł
