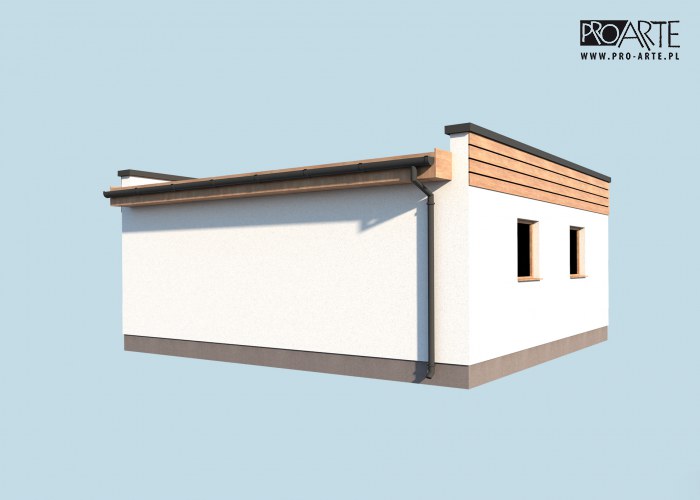

G346 - garaż dwustanowiskowy Niemal płaski dach to rozwiązanie problemów dla posiadaczy działek, w których warunki ograniczają wysokość budynku do 3m.

Czytaj więcej

Powierzchnia użytkowa 37.76 m²
Min. wymiary działki
długość x szerokość
13.50 x 13.92 m
Dostępne technologiemurowana
Warianty projektugaraż
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa 37.76 m²
Powierzchnia zabudowy 44.98 m²
Powierzchnia kondygnacji netto 37.76 m²
Powierzchnia całkowita 51.17 m²
Kubatura 133.70 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
6.50 x 6.92 m
Wysokość budynku 2.99 m
Min. wymiary działki
długość x szerokość
13.50 x 13.92 m
Liczba stanowisk2 stanowiska
Dachpłaski
Kondygnacjaparterowe
Ilość pomieszczeń1

Opis i technologia projektu

G346 - garaż dwustanowiskowy

Niemal płaski dach to rozwiązanie problemów dla posiadaczy działek, w których warunki ograniczają wysokość budynku do 3m.

Fundament:

Tradycyjne ławy fundamentowe kopane na 1m głębokości. Ławy fundamentowe o wymiarach 40x30cm wykonać z betonu C20/25 (B25) zagęszczonego mechanicznie posadowić na 2 warstwach papy na sucho, ułożonych na podkładzie z chudego betonu gr. 10cm.

Ściany zewnętrzne:
Ściany zewnętrzne wymurować z pustaków typu “Porotherm 25 DRYFIX” klasy 15, na zaprawie systemowej „POROTHERM DRYFIX.SYSTEM” w piance.

Więźba dachowa:
Zaprojektowano więźbę w układzie krokwiowym z drewna klasy co najmniej C-24 o wilgotności <18%.



Pokrycie dachu:
Nad budynkiem zaprojektowano dach jako jednospadowy o kącie nachylenia połaci 1º w stosunku do poziomu. Pokrycie dachu wykonać z papy ułożonej na deskowaniu pełnym.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż37.7637.76
Suma37.7637.76
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal450.95 kg
Drewno3.343 m³
Dach40 m²

Kosztorys orientacyjny brutto

Stan zerowy16916 zł
Stan surowy37216 zł
Roboty wykończeniowe wewnętrzne23577 zł
Roboty wykończeniowe zewnętrzne9833 zł
Instalacje i przyłącza18185 zł
Suma105728 zł
