690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy z pom. gosp., składem na odpady i drewno kominkowe. Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka...

Czytaj więcej

Powierzchnia użytkowa46.29 m²
Min. wymiary działki (długość x szerokość)18.00 x 12.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa46.29 m²
Powierzchnia zabudowy55.00 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita55.00 m²
Kubatura225.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.00 x 5.50 m
Wysokość budynku4.95 m
Min. wymiary działki
długość x szerokość
18.00 x 12.50 m
Liczba stanowisk1 stanowisko
Dachczterospadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Garaż jednostanowiskowy z pom. gosp., składem na odpady i drewno kominkowe. Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.



W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

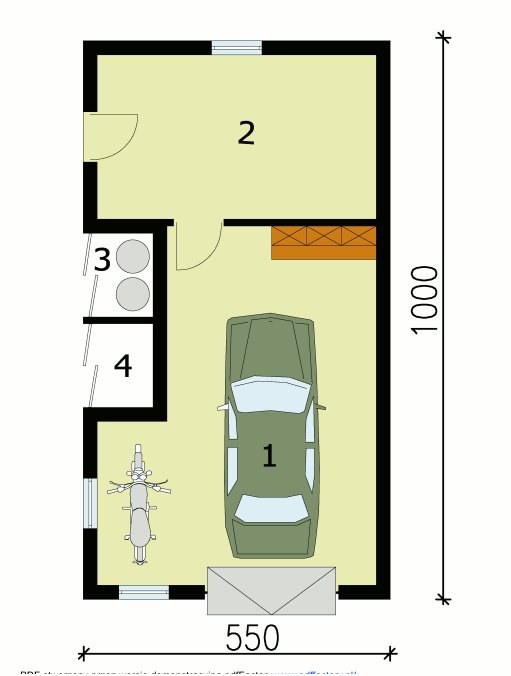

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż27.730
2.Pom. gospodarcze14.80
3.Skład na odpady1.880
4.Skład na drewno1.880
Suma46.290
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal380.72 kg
Drewno6.539 m³
Pow. ścian784 m²
Pow. ścian nośnych zew.85 m²
Pow. ścian działowych wew.17 m²
Dach88 m²

Kosztorys orientacyjny brutto

Stan zerowy14072 zł
Stan surowy30959 zł
Roboty wykończeniowe wewnętrzne19613 zł
Roboty wykończeniowe zewnętrzne8179 zł
Instalacje i przyłącza15128 zł
Suma87951 zł
