990 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż jednostanowiskowy ze składem na drewno kominkowe oraz werandą z wędzarnikiem. Brama garażowa o wymiarach 2,4x2,4m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa 47.91 m²
Min. wymiary działki
długość x szerokość
15.20 x 16.12 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

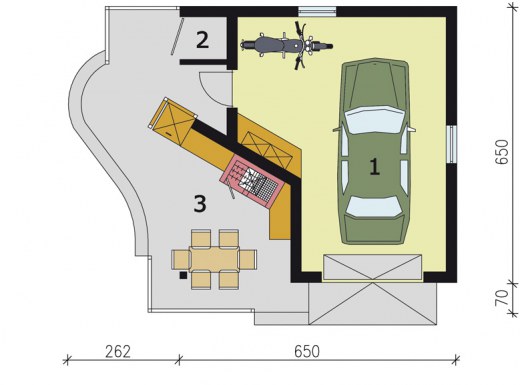

Rzuty i przekroje

przyziemie

przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż25.460
2.Skład na drewno kominkowe1.10
Suma26.560
3.Weranda z wędzarnikiem21.350
Suma21.350
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 47.91 m²
Powierzchnia zabudowy 34.17 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 56.64 m²
Kubatura 177.00 m³
Kąt nachylenia dachu15°

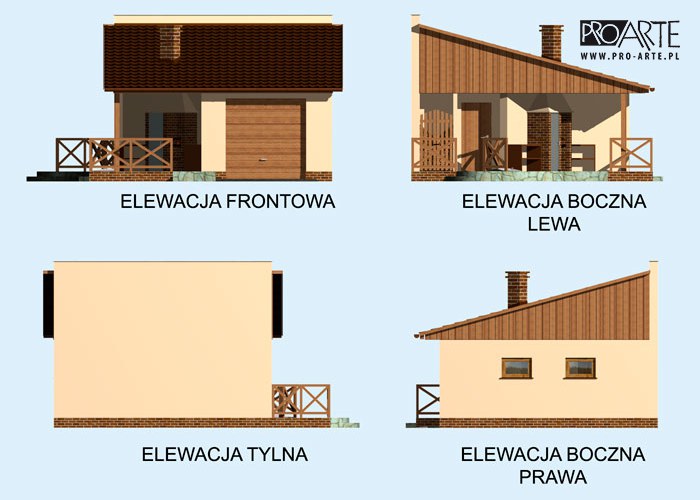

Wymiary budynku
długość x szerokość
6.50 x 6.50 m
Wysokość budynku 5.45 m
Min. wymiary działki
długość x szerokość
15.20 x 16.12 m
Liczba stanowisk1 stanowisko
Dachjednospadowy
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem
Ilość pomieszczeń3

Opis i technologia projektu

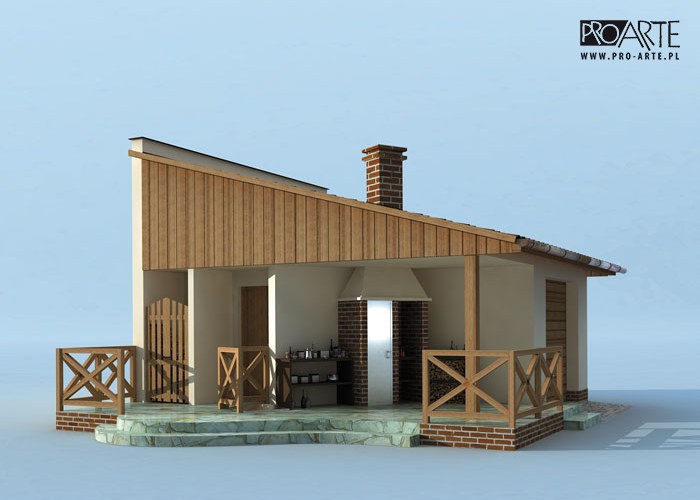

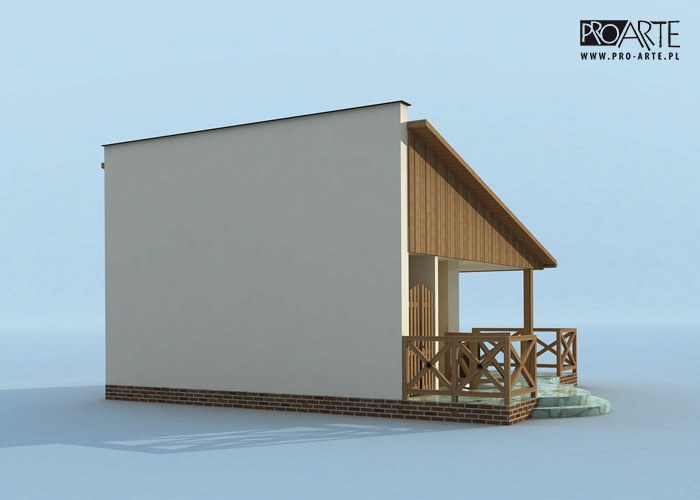

Garaż jednostanowiskowy ze składem na drewno kominkowe oraz werandą z wędzarnikiem.

Brama garażowa o wymiarach 2,4x2,4m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa (bez werandy) -26,56m2

- powierzchnia użytkowa (z werandą) -47,91m2
- powierzchnia zabudowy (bez werandy) -34,17m2
- powierzchnia zabudowy werandy -22,47m2
- powierzchnia całkowita (bez werandy)  -34,17m2
- kubatura części zamkniętej i zadaszonej - 127,00m3
- kubatura części otwartej i zadaszonej -5o,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,45m
- dach jednospadowy 15°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal379.86 kg
Drewno4.46 m³
Pow. ścian nośnych zew.83 m²
Pow. ścian działowych wew.5 m²
Dach50 m²

Kosztorys orientacyjny brutto

Stan zerowy14565 zł
Stan surowy32042 zł
Roboty wykończeniowe wewnętrzne20299 zł
Roboty wykończeniowe zewnętrzne8466 zł
Instalacje i przyłącza15657 zł
Suma91029 zł
