1890 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Garaż dwustanowiskowy. Dwie bramy garażowe o wymiarach 4,0x4,0m.  Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej...

Czytaj więcej

Powierzchnia użytkowa185.25 m²
Min. wymiary działki (długość x szerokość)18.00 x 27.00 m
Dostępne technologiemurowana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa185.25 m²
Powierzchnia zabudowy200.00 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita200.00 m²
Kubatura1328.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
20.00 x 10.00 m
Wysokość budynku8.08 m
Min. wymiary działki
długość x szerokość
18.00 x 27.00 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp.
Ilość pomieszczeń1

Opis i technologia projektu

Garaż dwustanowiskowy.
Dwie bramy garażowe o wymiarach 4,0x4,0m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa  -185,25m2

- powierzchnia zabudowy -200,00m2
- powierzchnia całkowita  -200,00m2
- kubatura  - 1328,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 8,08m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka  ceramiczna
- wymiar bram garażowych 4,0x4,0m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

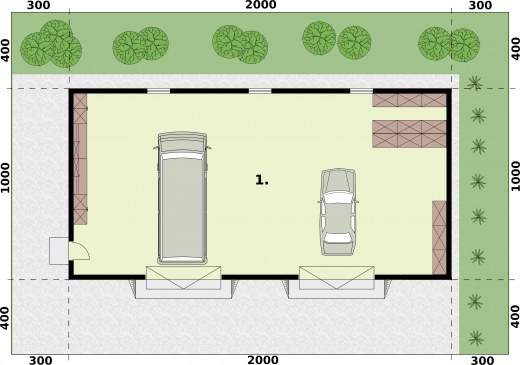

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż185.250
Suma185.250
Zamów szczegółowe rysunki
Przekrój

Przekrój

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal993.85 kg
Drewno27.689 m³
Dach270 m²

Kosztorys orientacyjny brutto

Stan zerowy56316 zł
Stan surowy123895 zł
Roboty wykończeniowe wewnętrzne78490 zł
Roboty wykończeniowe zewnętrzne32734 zł
Instalacje i przyłącza60540 zł
Suma351975 zł
