G24 Szkielet drewniany
Gwarancja najniższej ceny i najszybszej wysyłki
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki w cenie projektu
GRATIS
Bezterminowa wymiana*. Zwroty do 14 dni

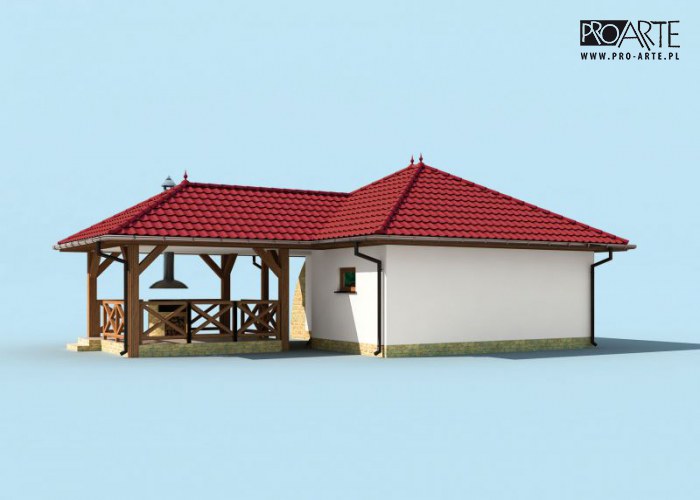

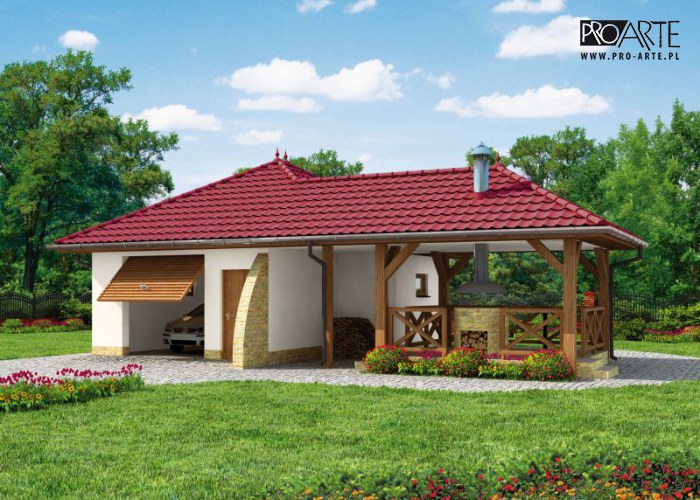

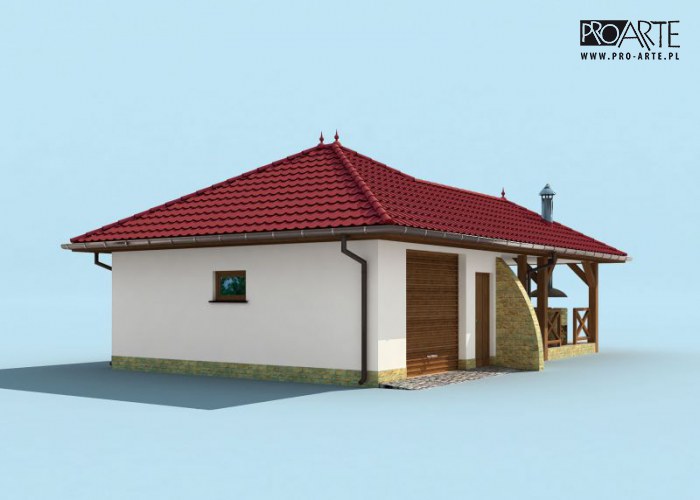

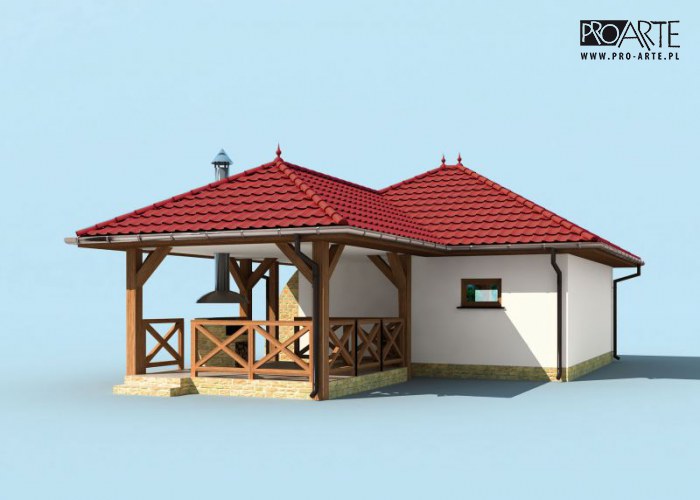

Garaż jednostanowiskowy w technologii szkieletowej, wolnostojący. Brama garażowa o wymiarach 2400x2200. Garaż posiada dodatkowe pomieszczenie gospodarcze, skład na drewno i altanę. Zobacz garaż...
| Powierzchnia użytkowa | 34.99 m² |
| + altana | 19.99 m² |

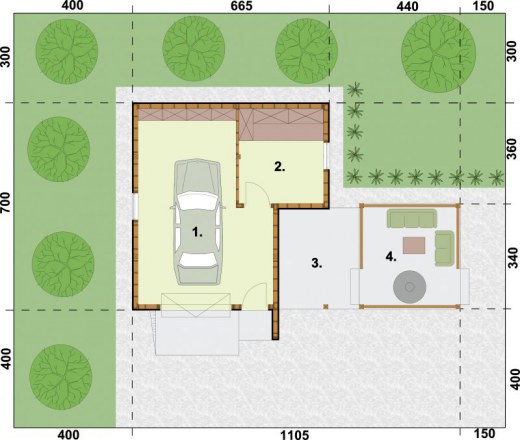

| Min. wymiary działki długość x szerokość | 14.00 x 16.55 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | garaż, budynek gospodarczy |

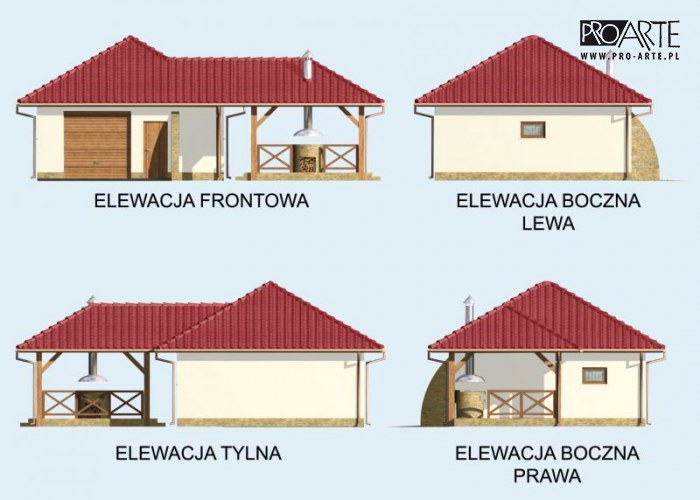

Rzuty i przekroje
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 1. | Garaż | 25.84 | 25.84 |
| 2. | Pom. gospodarcze | 9.15 | 9.15 |
| Suma | 34.99 | 34.99 | |
| 3. | Skład drewna | 7.92 | 7.92 |
| 4. | Altana | 12.07 | 12.07 |
| Suma | 19.99 | 19.99 |
Dane techniczne
| Powierzchnia użytkowa + altana | 34.99 m² 19.99 m² |
| Powierzchnia zabudowy | 62.33 m² |
| Powierzchnia kondygnacji netto | 54.98 m² |
| Powierzchnia całkowita | 68.14 m² |
| Kubatura | 247.00 m³ |
| Kąt nachylenia dachu | 30° |
| Wymiary budynku długość x szerokość | 6.65 x 7.00 m |
| Wysokość budynku | 5.30 m |
| Min. wymiary działki długość x szerokość | 14.00 x 16.55 m |
| Liczba stanowisk | 1 stanowisko |
| Dach | czterospadowy |
| Ilość pomieszczeń | 4 |
Opis i technologia projektu
Garaż jednostanowiskowy w technologii szkieletowej, wolnostojący.
Brama garażowa o wymiarach 2400x2200.
Garaż posiada dodatkowe pomieszczenie gospodarcze, skład na drewno i altanę.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- dach czterospadowy 30°
- więźba dachowa drewniana w układzie krokwiowym.
- pokrycie dachowe : dachówka ceramiczna.
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.
Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Kosztorys orientacyjny brutto
| Stan zerowy | 10637 zł |
| Stan surowy | 23401 zł |
| Roboty wykończeniowe wewnętrzne | 14825 zł |
| Roboty wykończeniowe zewnętrzne | 6183 zł |
| Instalacje i przyłącza | 11435 zł |
| Suma | 66481 zł |
