G40 szkielet drewniany

projekt garażu
projekt garażu
projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu
  • projekt garażu


Dane techniczne

Powierzchnia użytkowa 63.16 m²
Powierzchnia kondygnacji netto 0 m²
Powierzchnia zabudowy 70.53 m²
Pow. tarasów/werandy/wiaty/schodów zew. 0 m²
Powierzchnia całkowita 70.53 m²
Kubatura 306 m³
Wysokość budynku 5.45 m
Kąt nachylenia dachu 15°
Min. wymiary działki (szerokość x długość) 18.85 x 14.5 m
Czy posiada poddasze NIE
Ilość pomieszczeń 4
Ilość stanowisk garażowych 2

Cena projektu:

790

Dostępne technologie

SZKIELETOWA

zapytaj o rysunki szczegółowe

zmiana nazwy na budynek gospodarczy


drukuj DRUKUJ

Wysyłka

wysyłka gratis

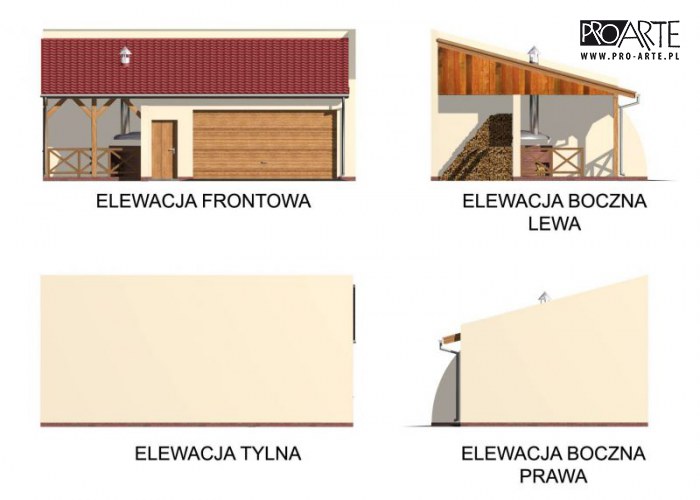

Rzuty i przekroje

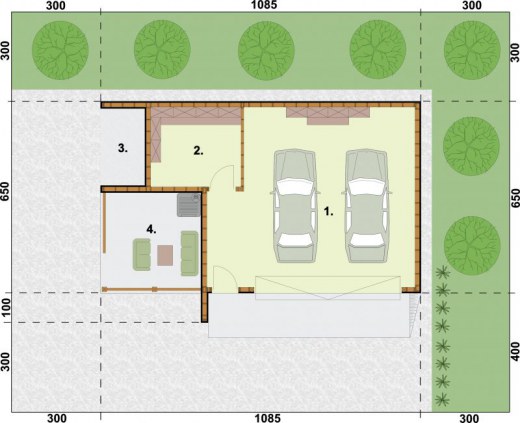

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1. Garaż 39.44 0
2. Pom. gospodarcze 8.26 0
3. Skład drewna 3.9 0
suma: 51.6 0
4. Altana 11.56 0
suma: 63.16 0


Opis projektu

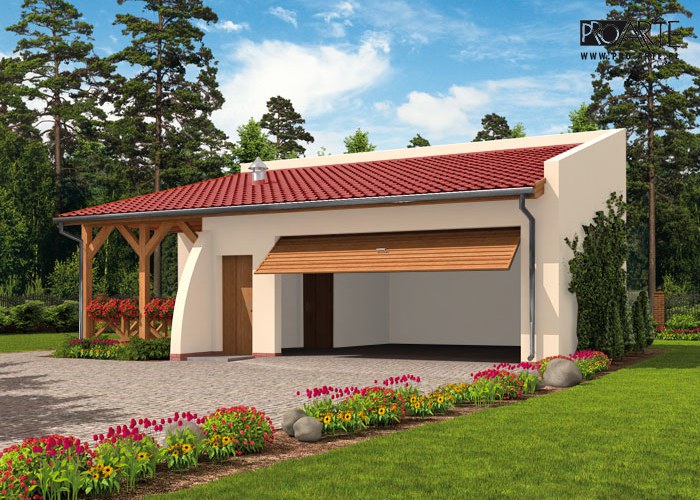

Garaż dwustanowiskowy w technologii szkieletowej, wolnostojący.
Brama garażowa o wymiarach 5000x2200.

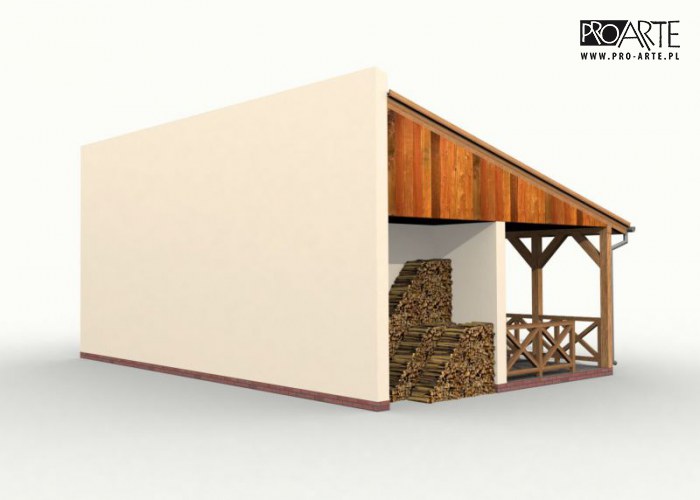

Garaż posiada dodatkowe pomieszczenie gospodarcze, skład na drewno i altanę.


Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Technologia szkieletowa:
- powierzchnia użytkowa  - 51,3m2
- powierzchnia użytkowa z altaną  - 63,16m2
- powierzchnia zabudowy - 70,53 m2
- powierzchnia całkowita  - 70,53 m2
 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- wysokość budynku 5,45m.
- dach jednospadowy 15°
- więźba dachowa : kratownica drewniana .
- pokrycie dachowe : dachówka ceramiczna.

Zestawienia materiałów

Aktualnie brak dostępnych zestawień


*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
19205 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
42247 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
26765 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
11162 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
20645 zł
Suma 120024 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
