G200 szkielet drewniany

1090 zł

Gwarancja najniższej ceny i najszybszej wysyłki

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki w cenie projektu

GRATIS

Bezterminowa wymiana*. Zwroty do 14 dni

Zobacz

G200 - Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi w technologii szkieletowej, wolnostojący, parterowy. Budynek posiada dwie bramy garażowe o wymiarach 2800x3000. Zobacz garaż w...

Czytaj więcej

Powierzchnia użytkowa	79.85 m²
Min. wymiary działki długość x szerokość	18.95 x 15.00 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	58.85	58.85
2.	Pom. gospodarcze	10.25	10.25
3.	Pom. gospodarcze	10.18	10.18
	Suma	79.28	79.28

Zamów szczegółowe rysunki

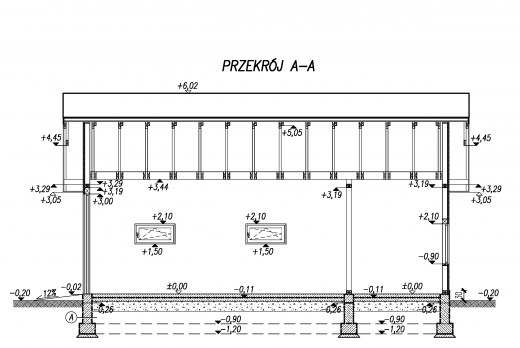

Przekrój A-A

Zamów szczegółowe rysunki

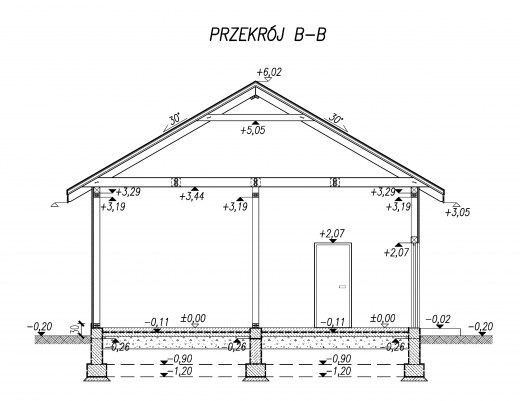

Przekrój B-B

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	79.85 m²
Powierzchnia zabudowy	87.60 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	87.60 m²
Kubatura	443.50 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	8.00 x 10.95 m
Wysokość budynku	6.22 m
Min. wymiary działki długość x szerokość	18.95 x 15.00 m
Liczba stanowisk	2 stanowiska
Dach	dwuspadowy
Funkcja	z pom. gosp.
Ilość pomieszczeń	3

Opis i technologia projektu

G200 - Garaż dwustanowiskowy z dwoma pomieszczeniami gospodarczymi w technologii szkieletowej, wolnostojący, parterowy.

Budynek posiada dwie bramy garażowe o wymiarach 2800x3000.

Zobacz garaż w wersjii murowanej.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia szkieletowa:

- powierzchnia użytkowa - 79,85m2
- powierzchnia zabudowy - 87,60m2
- powierzchnia całkowita - 87,60m2

- ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą GKF , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 6,22m.
- dach dwuspadowy 30°
- więźba dachowa drewniana, układ krokwiowo-jętkowy.

- pokrycie dachowe : dachówka ceramiczna.

Technologia murowana: przejdź do projektu
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe murowane grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,22m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,8x3,0m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal	1044.96 kg
Drewno	16.79 m³
Dach	125 m²

Kosztorys orientacyjny brutto

Stan zerowy	24274 zł
Stan surowy	53404 zł
Roboty wykończeniowe wewnętrzne	33832 zł
Roboty wykończeniowe zewnętrzne	14109 zł
Instalacje i przyłącza	26095 zł
Suma	151715 zł

Zapytaj o wycenę budowy
