790 zł
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Powierzchnia użytkowa62.62 m²
Min. wymiary działki (długość x szerokość)14.50 x 16.78 m
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa62.62 m²
Powierzchnia zabudowy
+ weranda
62.49 m²
11.15 m²
Powierzchnia kondgnacji netto0.00 m²
Powierzchnia całkowita80.85 m²
Kubatura328.80 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.78 x 7.50 m
Wysokość budynku5.57 m
Min. wymiary działki
długość x szerokość
14.50 x 16.78 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Funkcjaz pom. gosp., z altaną, z grillo-wędzarnikiem
Ilość pomieszczeń3

Opis i technologia projektu

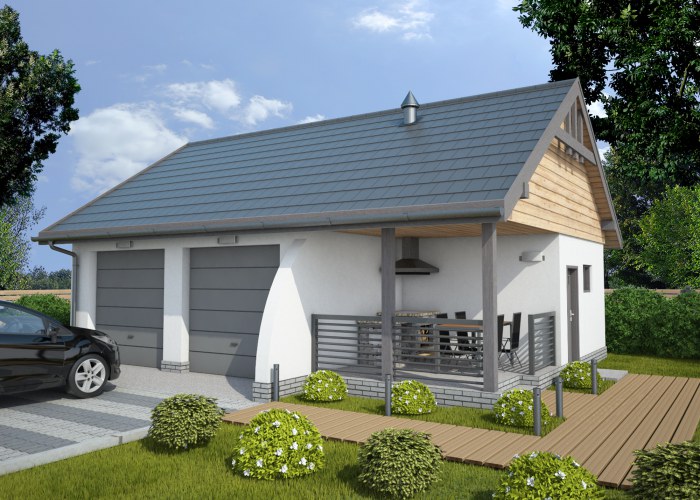

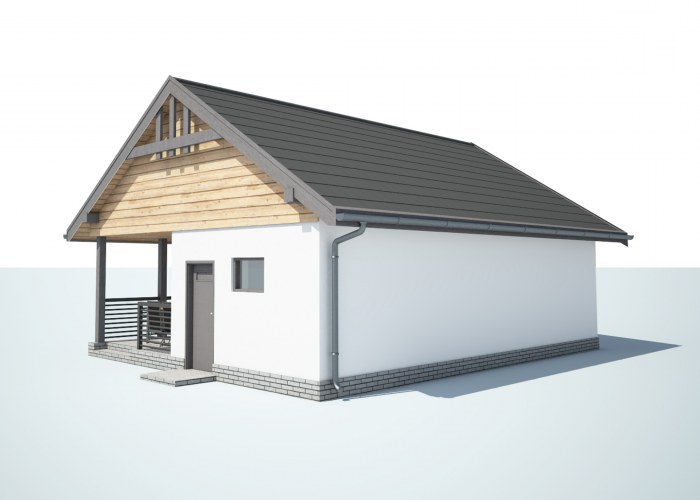

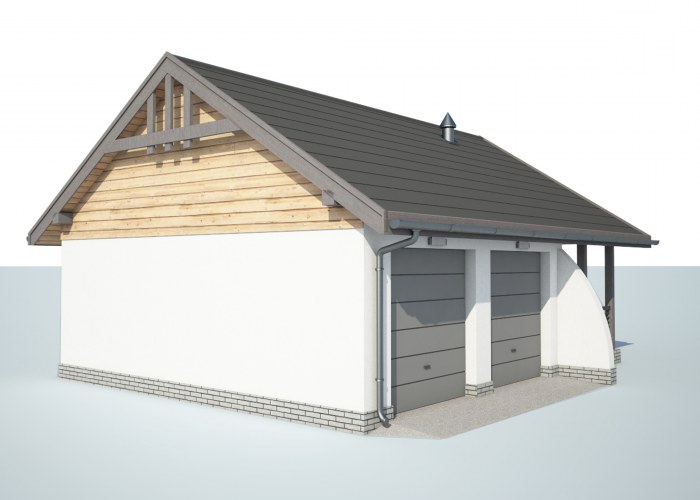

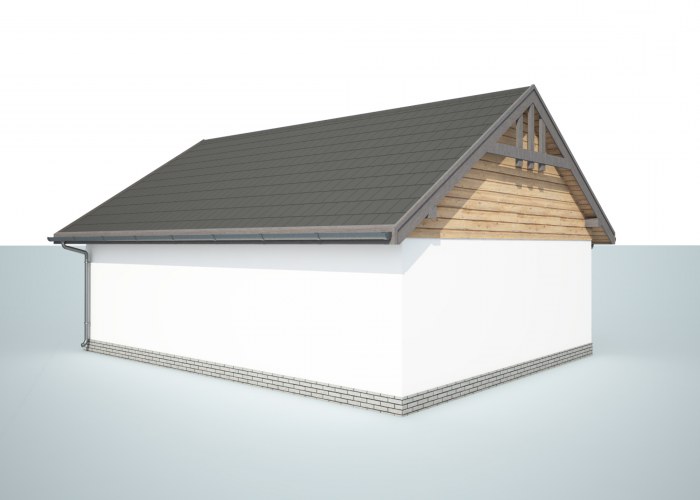

G42a - Garaż dwustanowiskowy z pomieszczeniem gospodarczym i altaną ogrodową z grilem.
Bramy garażowe o wymiarach 2,4x2,4m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia tradycyjna :
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany wewnętrzne działowe murowane grubości 12cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,57m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiary bram garażowych 2,4x2,4m

Technologia szkieletowa drewniana : zapytaj o dostępność

Rzuty i przekroje

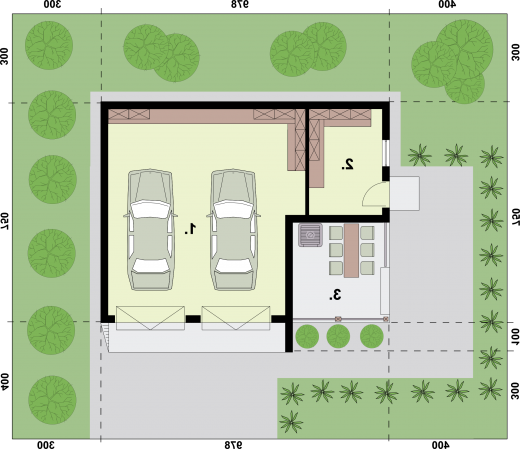

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Garaż44.040
2.Pom. gospodarcze8.750
Suma52.790
3.Weranda9.830
Suma9.830
Zamów szczegółowe rysunki

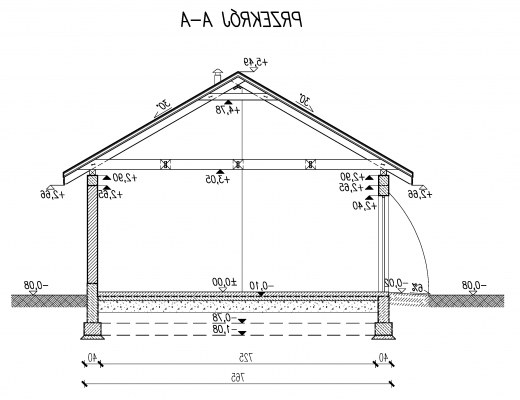

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

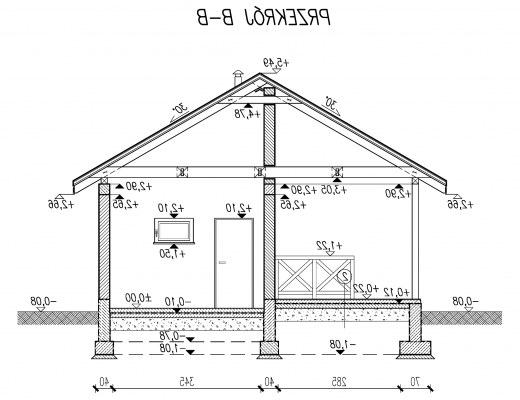

Przekrój B-B

Przekrój B-B

Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal652.94 kg
Drewno8.244 m³
Pow. ścian nośnych zew.109 m²
Pow. ścian działowych wew.11 m²
Dach105 m²
Do pobraniaZestawienie stali
Zestawienie drewna
Zestawienie stolarki

Kosztorys orientacyjny brutto

Stan zerowy19036 zł
Stan surowy41880 zł
Roboty wykończeniowe wewnętrzne26532 zł
Roboty wykończeniowe zewnętrzne11065 zł
Instalacje i przyłącza20464 zł
Suma118978 zł
