G32 garaż dwustanowiskowy

690 zł

Zobacz odbicie
lustrzane

Dostępny od ręki

Kup teraz

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

Garaż dwustanowiskowy. Bramy garażowe o wymiarach 2,4x2,25m Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej....

Czytaj więcej

Powierzchnia użytkowa	37.01 m²
Min. wymiary działki długość x szerokość	14.00 x 13.25 m
Dostępne technologie	murowana, szkieletowa
Warianty projektu	garaż, budynek gospodarczy

Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa	37.01 m²
Powierzchnia zabudowy	43.75 m²
Powierzchnia kondygnacji netto	0.00 m²
Powierzchnia całkowita	43.75 m²
Kubatura	166.00 m³
Kąt nachylenia dachu	30°
Wymiary budynku długość x szerokość	6.25 x 7.00 m
Wysokość budynku	5.02 m
Min. wymiary działki długość x szerokość	14.00 x 13.25 m
Liczba stanowisk	2 stanowiska
Dach	czterospadowy
Ilość pomieszczeń	1

Opis i technologia projektu

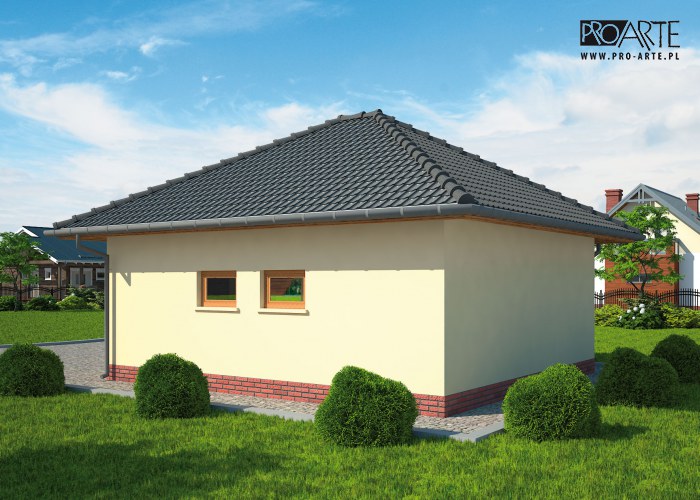

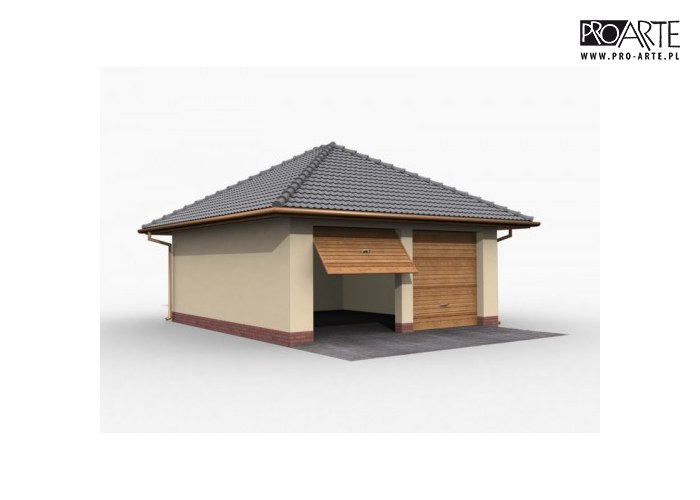

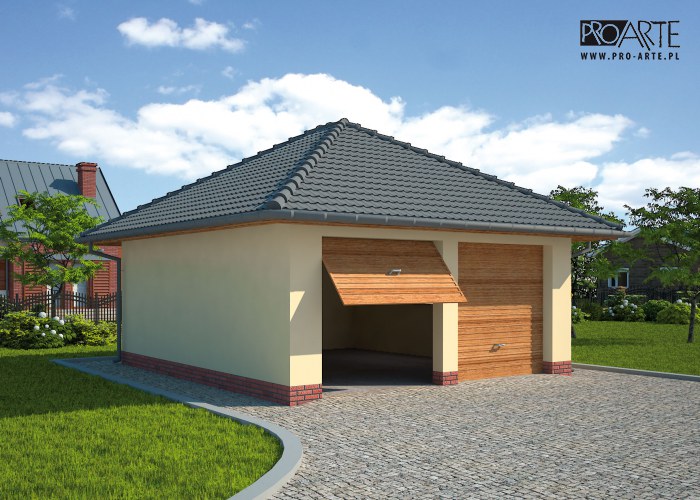

Garaż dwustanowiskowy.

Bramy garażowe o wymiarach 2,4x2,25m

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa -37,01m2

- powierzchnia zabudowy -43,75m2
- powierzchnia całkowita 43,75m2
- kubatura - 166,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,02m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,25m

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Przyziemie

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1.	Garaż	37.01	0
	Suma	37.01	0

Zamów szczegółowe rysunki

Przekrój

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal	375.12 kg
Drewno	2.879 m³
Pow. ścian nośnych zew.	53 m²
Dach	70.5 m²

Kosztorys orientacyjny brutto

Stan zerowy	11251 zł
Stan surowy	24752 zł
Roboty wykończeniowe wewnętrzne	15681 zł
Roboty wykończeniowe zewnętrzne	6540 zł
Instalacje i przyłącza	12095 zł
Suma	70319 zł
