690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa48.60 m²
Min. wymiary działki (długość x szerokość)14.50 x 16.72 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa48.60 m²
Powierzchnia zabudowy56.70 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita56.70 m²
Kubatura276.11 m³
Kąt nachylenia dachu15°
Wymiary budynku
długość x szerokość
8.72 x 6.50 m
Wysokość budynku5.20 m
Min. wymiary działki
długość x szerokość
14.50 x 16.72 m
Ilość pomieszczeń2

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Rzuty i przekroje

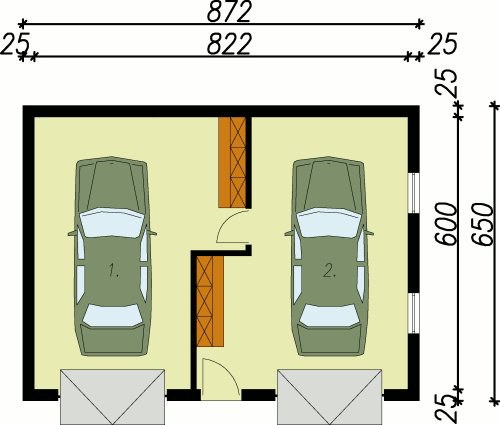

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż24.10
2.Garaż24.50
Suma48.60
Zamów szczegółowe rysunki

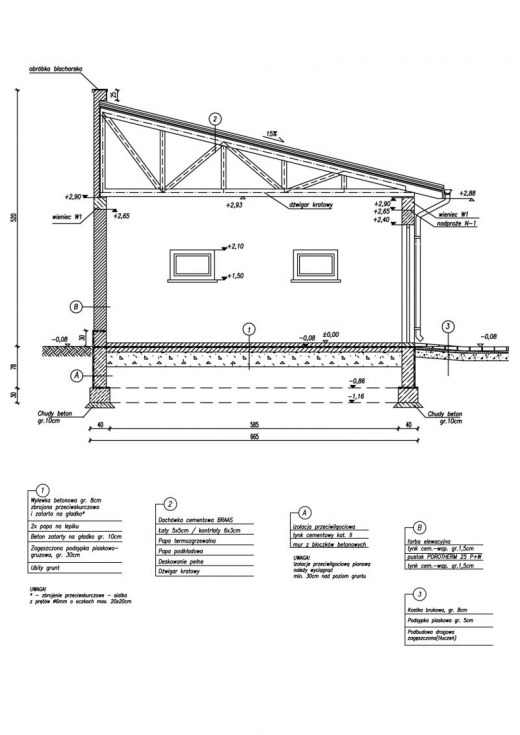

Przekrój A-A

Przekrój A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal311.74 kg
Drewno4.527 m³
Pow. ścian1400 m²
Pow. ścian nośnych zew.104 m²
Pow. ścian działowych wew.33 m²
Dach64 m²

Kosztorys orientacyjny brutto

Stan zerowy14774 zł
Stan surowy32504 zł
Roboty wykończeniowe wewnętrzne20592 zł
Roboty wykończeniowe zewnętrzne8588 zł
Instalacje i przyłącza15882 zł
Suma92340 zł
