790 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa60.38 m²
Min. wymiary działki (długość x szerokość)14.00 x 16.70 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa60.38 m²
Powierzchnia zabudowy70.00 m²
Powierzchnia kondygnacji netto60.38 m²
Powierzchnia całkowita70.00 m²
Kubatura298.50 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.00 x 7.00 m
Wysokość budynku5.52 m
Min. wymiary działki
długość x szerokość
14.00 x 16.70 m
Dachczterospadowy
Ilość pomieszczeń2

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna , ściany murowane grubości 25 cm. Konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna. Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Rzuty i przekroje

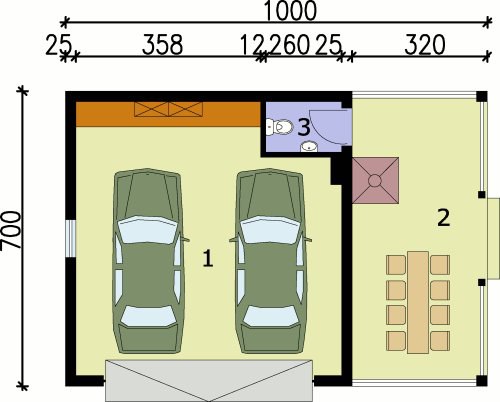

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż36.8136.81
2.Altana20.5620.56
3.Wc3.013.01
Suma60.3860.38
Zamów szczegółowe rysunki

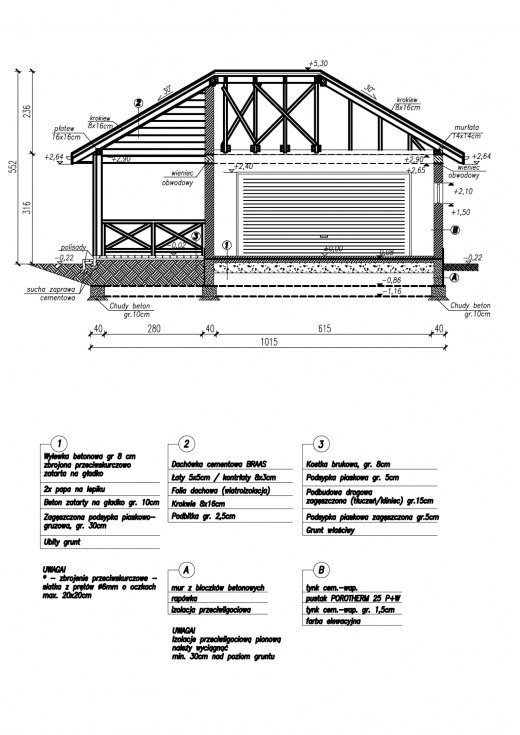

Przekroj A-A

Przekroj A-A

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal634.48 kg
Drewno7.447 m³
Pow. ścian629 m²
Pow. ścian nośnych zew.63 m²
Pow. ścian działowych wew.12 m²
Dach108 m²

Kosztorys orientacyjny brutto

Stan zerowy18356 zł
Stan surowy40382 zł
Roboty wykończeniowe wewnętrzne25583 zł
Roboty wykończeniowe zewnętrzne10669 zł
Instalacje i przyłącza19732 zł
Suma114722 zł
