690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa54.09 m²
Min. wymiary działki (długość x szerokość)13.50 x 17.95 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa54.09 m²
Powierzchnia zabudowy61.61 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita72.24 m²
Kubatura274.11 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.95 x 6.50 m
Wysokość budynku5.18 m
Min. wymiary działki
długość x szerokość
13.50 x 17.95 m
Dachdwuspadowy
Ilość pomieszczeń3

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

- powierzchnia zabudowy budynku - 61,61m2
- powierzchnia całkowita - 72,24m2
- powierzchnia użytkowa przyziemia - 54,09m2
- kubatura części przekrytej i zamknietej ze wszystkich stron - 262,95m3
- kubatura części pzekrytej i nie zamkniętej ze wszystkich stron - 11,16m3
- kubatura razem - 274,11m3
- ściany zewnętrzne nośne murowane grubości 25cm
- ściany nośne grubości 12cm

- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,18m
- dach dwuspadowy 30°
- więźba dachowa o konstrukcji drewnianej krokwiowo-jętkowej z grzędą
- pokrycie dachu dachówka ceramiczna
- wymiar bram garażowych 2,4x2,4m

Rzuty i przekroje

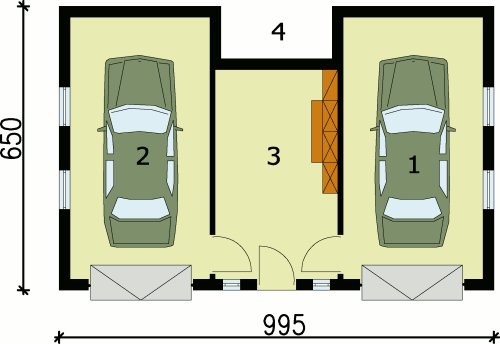

Przyziemie

Przyziemie

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż18.920
4.Skład drewna2.990
2.Garaż18.920
3.Pom. gospodarcze13.260
Suma54.090
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal606.02 kg
Drewno6.085 m³
Pow. ścian nośnych zew.98 m²
Pow. ścian działowych wew.25 m²
Dach99.15 m²

Kosztorys orientacyjny brutto

Stan zerowy16443 zł
Stan surowy36175 zł
Roboty wykończeniowe wewnętrzne22918 zł
Roboty wykończeniowe zewnętrzne9558 zł
Instalacje i przyłącza17677 zł
Suma102771 zł
