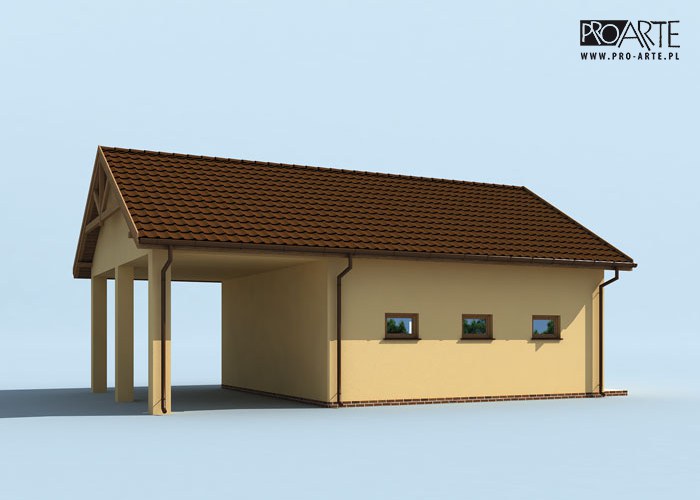

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 55.03 m²
+ wiata30.69 m²
Min. wymiary działki
długość x szerokość
16.00 x 18.89 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż35.330
3.Pom. gosp.9.850
4Wiata30.690
2.Pom. gosp.9.850
Suma85.720
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ wiata
55.03 m²
30.69 m²
Powierzchnia zabudowy 64.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 95.12 m²
Kubatura 487.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.89 x 8.00 m
Wysokość budynku 6.27 m
Min. wymiary działki
długość x szerokość
16.00 x 18.89 m
Dachdwuspadowy
Ilość pomieszczeń4

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa budynku (bez wiaty) -55,03m2
- powierzchnia użytkowa wiaty -30,69m2
- powierzchnia użytkowa razem -85,72m2
- powierzchnia zabudowy (bez wiaty) -64,00m2
- powierzchnia wiaty -31,12m2
- powierzchnia całkowita (bez wiaty) -64,00m2
- kubatura części zamkniętej i przekrytej -328,00m3
- kubatura części otwartej i przekrytej - 159,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,27m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 3,0x3,0m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal537.19 kg
Drewno9.909 m³
Pow. ścian nośnych zew.110 m²
Pow. ścian działowych wew.43 m²
Dach135 m²

Kosztorys orientacyjny brutto

Stan zerowy16729 zł
Stan surowy36804 zł
Roboty wykończeniowe wewnętrzne23316 zł
Roboty wykończeniowe zewnętrzne9724 zł
Instalacje i przyłącza17984 zł
Suma104557 zł
