1490 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa 109.25 m²
Min. wymiary działki
długość x szerokość
20.00 x 18.00 m
Dostępne technologiemurowana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

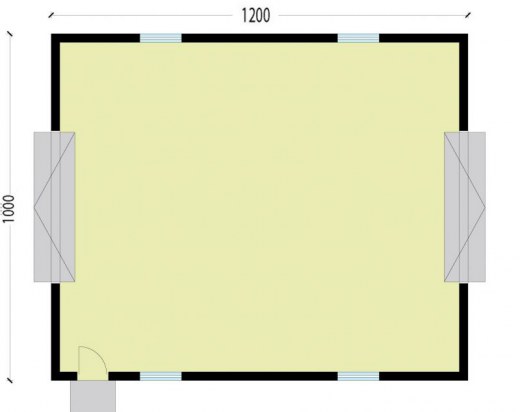

G228A

G228A

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż109.250
Suma109.250
Zamów szczegółowe rysunki
G228B

G228B

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Garaż166.250
Suma166.250
Zamów szczegółowe rysunki

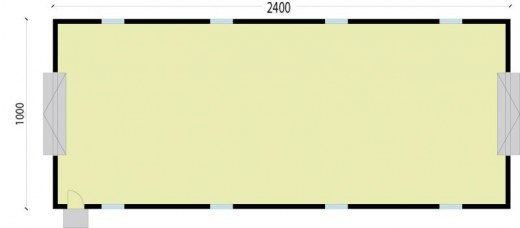

G228C

G228C

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż223.250
Suma223.250
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 109.25 m²
Powierzchnia zabudowy 120.00 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 120.00 m²
Kubatura 783.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
10.00 x 12.00 m
Wysokość budynku 8.04 m
Min. wymiary działki
długość x szerokość
20.00 x 18.00 m
Dachdwuspadowy

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna G228A :
- powierzchnia użytkowa -109,25m2

- powierzchnia zabudowy  -120,00m2
- powierzchnia całkowita  -120,00m2
- kubatura   -783,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 8,04m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 4,4x4,1m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal462.72 kg
Drewno9.506 m³
Dach166 m²

Kosztorys orientacyjny brutto

Stan zerowy43700 zł
Stan surowy96140 zł
Roboty wykończeniowe wewnętrzne60907 zł
Roboty wykończeniowe zewnętrzne25401 zł
Instalacje i przyłącza46978 zł
Suma273125 zł
