690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa53.63 m²
Min. wymiary działki (długość x szerokość)17.00 x 14.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa53.63 m²
Powierzchnia zabudowy63.00 m²
Powierzchnia kondygnacji netto53.63 m²
Powierzchnia całkowita63.00 m²
Kubatura221.00 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
7.00 x 9.00 m
Wysokość budynku3.99 m
Min. wymiary działki
długość x szerokość
17.00 x 14.00 m
Dachpłaski
Ilość pomieszczeń2

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa -53,63m2

- powierzchnia zabudowy -63,00m2
- powierzchnia całkowita  -63,00m2
- kubatura  - 221,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane pustaków ceramicznych "POROTHERM"
- wysokość budynku 3,99m
- dach płaski 3°
- więźba dachowa drewniana
- pokrycie dachu papa
- wymiar bramy garażowej 2,4x2,4m

Rzuty i przekroje

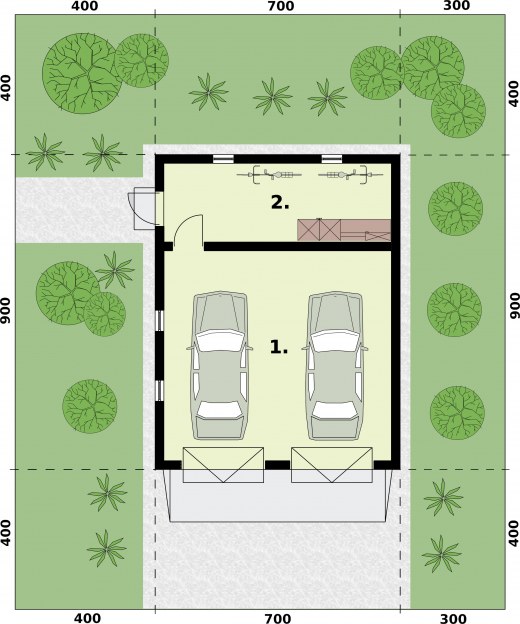

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż39,0039,00
2.Garaż14,6314,63
Suma5353
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal394.32 kg
Drewno3.656 m³
Pow. ścian nośnych zew.92 m²
Pow. ścian nośnych wew.16 m²
Dach62 m²

Kosztorys orientacyjny brutto

Stan zerowy16304 zł
Stan surowy35868 zł
Roboty wykończeniowe wewnętrzne22723 zł
Roboty wykończeniowe zewnętrzne9476 zł
Instalacje i przyłącza17526 zł
Suma101897 zł
