Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa55.12 m²
Min. wymiary działki (długość x szerokość)17.00 x 14.00 m
Dostępne technologieszkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa55.12 m²
Powierzchnia zabudowy63.00 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita63.00 m²
Kubatura224.34 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
7.00 x 9.00 m
Wysokość budynku4.00 m
Min. wymiary działki
długość x szerokość
17.00 x 14.00 m
Liczba stanowisk2 stanowiska
Dachpłaski
Funkcjaz pom. gosp.
Ilość pomieszczeń2

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia szkieletowa:
- powierzchnia użytkowa - 55,12m2
- powierzchnia zabudowy - 63,00m2
- powierzchnia całkowita  -
63,00m2
 - ściany zewnętrzne: słupki 6.3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą OSB 3, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
 - ściany wewnętrzne: słupki 6,3x15 rozstawione max. co 40cm obite zewnątrz i wewnątrz płytą OSB 3, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- wysokość budynku 4m.
- dach płaski jednospadowy
- więźba dachowa drewniana o układzie krokwiowym.
- pokrycie dachowe : papa lub gonty bitumiczne.

Rzuty i przekroje

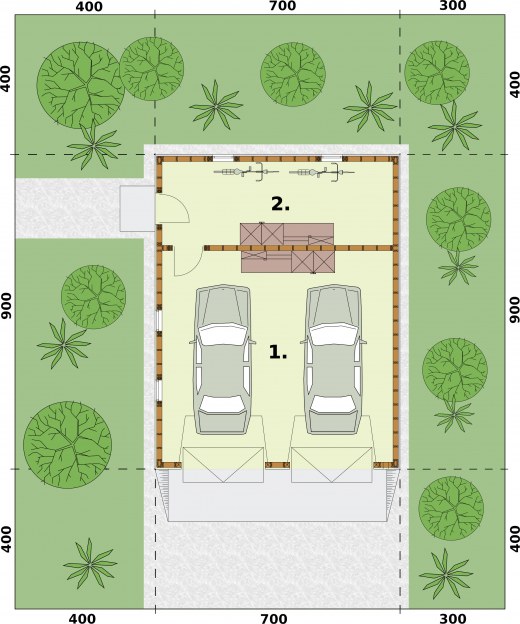

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Garaż39.8839.88
2.Pom. gospodarcze15.2415.24
Suma55.1255.12
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy16756 zł
Stan surowy36864 zł
Roboty wykończeniowe wewnętrzne23354 zł
Roboty wykończeniowe zewnętrzne9740 zł
Instalacje i przyłącza18013 zł
Suma104728 zł
