690 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa55.37 m²
Min. wymiary działki (długość x szerokość)14.50 x 16.78 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa55.37 m²
Powierzchnia zabudowy52.01 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita63.57 m²
Kubatura248.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.78 x 6.50 m
Wysokość budynku5.22 m

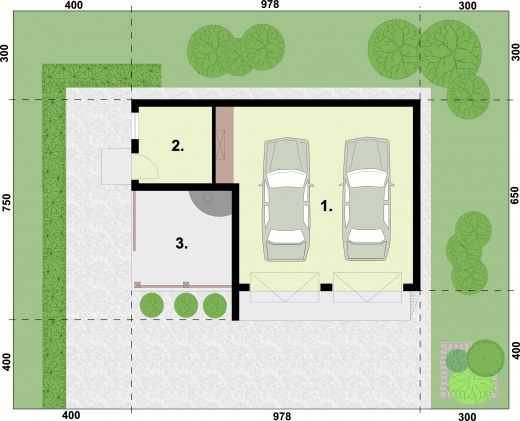

Min. wymiary działki
długość x szerokość
14.50 x 16.78 m
Dachczterospadowy
Ilość pomieszczeń3

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa (z altaną)  -55,37m2

- powierzchnia zabudowy (bez altany) 52,01m2
- powierzchnia altany -11,56m2
- powierzchnia całkowita  -63,57m2
- kubatura części zamkniętej i zadaszonej -208,00m3
- kubatura części otwartej i zadaszonej -40,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,22m
- dach czterospadowy 30°
- więźba dachowa drewniana
- pokrycie dachu dachówka ceramiczna
- wymiar bramy garażowej 2,4x2,4m

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
3.Altana11.560
1.Garaż 37.360
2.Pom. Gospodarcze 6.450
Suma55.370
Zamów szczegółowe rysunki
Przekrój

Przekrój

Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal238.5 kg
Drewno5.746 m³
Dach98 m²

Kosztorys orientacyjny brutto

Stan zerowy16832 zł
Stan surowy37031 zł
Roboty wykończeniowe wewnętrzne23460 zł
Roboty wykończeniowe zewnętrzne9784 zł
Instalacje i przyłącza18095 zł
Suma105203 zł
