600 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa38.61 m²

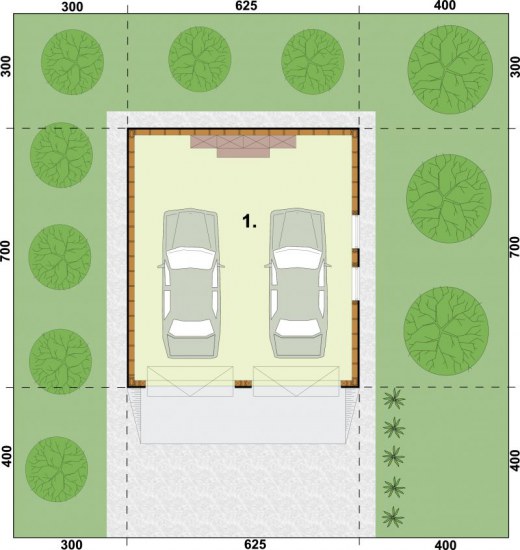

Min. wymiary działki (długość x szerokość)14.00 x 13.25 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa38.61 m²
Powierzchnia zabudowy43.75 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita43.75 m²
Kubatura155.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.25 x 7.00 m
Wysokość budynku5.09 m
Min. wymiary działki
długość x szerokość
14.00 x 13.25 m
Dachczterospadowy
Ilość pomieszczeń1

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia szkieletowa:
- powierzchnia użytkowa  - 38,61m2
- powierzchnia zabudowy - 43,75 m2
- powierzchnia całkowita  - 43,75 m2

 - ściany zewnętrzne: słupki 4x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,2cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.

- wysokość budynku 5,09m.
- dach czterospadowy 30°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowej.
- pokrycie dachowe : dachówka ceramiczna.

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż38.610
Suma38.610
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy11737 zł
Stan surowy25822 zł
Roboty wykończeniowe wewnętrzne16359 zł
Roboty wykończeniowe zewnętrzne6822 zł
Instalacje i przyłącza12618 zł
Suma73359 zł
