890 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa87.69 m²
Min. wymiary działki (długość x szerokość)15.25 x 21.30 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa87.69 m²
Powierzchnia zabudowy103.22 m²
Powierzchnia kondygnacji netto233.57 m²
Powierzchnia całkowita157.32 m²
Kubatura469.40 m³
Kąt nachylenia dachu37°
Wymiary budynku
długość x szerokość
14.30 x 8.25 m
Wysokość budynku6.40 m
Min. wymiary działki
długość x szerokość
15.25 x 21.30 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń6

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa budynku (bez wiaty) -68,79m2

- powierzchnia wiaty 18,90m2
- powierzchnia nieużytkowa (poddasza) -47,44m2
- powierzchnia zabudowy budynku -103,22m2
- powierzchnia całkowita  -157,32m2
- kubatura
  część zamknięta -369,28m3
  część otwarta -100,12m3
- kubatura razem -469,4m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,40m
- dach jednospadowy 37°, dach jednospadowy 2° nad pomieszczeniem nr 3
- więźba dachowa drewniana
- pokrycie dachu 37° - blacha trapezowa ; 2° - papa termozgrzewalna
- wymiar bramy garażowej 3,0x3,0m

Rzuty i przekroje

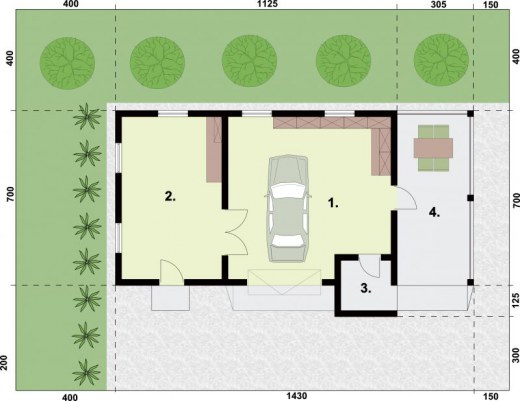

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż39.2239.22
2.Pom. gospodarcze25.3725.37
3.Hall4.24.2
Suma68.7968.79
4.Wiata18.918.9
Suma18.918.9
Zamów szczegółowe rysunki

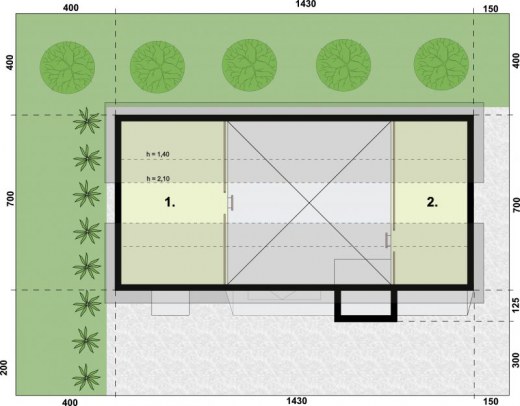

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
2.Poddasze do adaptacji19.8226.65
1.Poddasze do adaptacji27.6242.25
Suma47.4468.9
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1068.59 kg
Drewno6.39 m³
Pow. ścian nośnych zew.104 m²
Pow. ścian nośnych wew.22 m²
Dach151.3 m²

Kosztorys orientacyjny brutto

Stan zerowy26658 zł
Stan surowy58647 zł
Roboty wykończeniowe wewnętrzne37154 zł
Roboty wykończeniowe zewnętrzne15495 zł
Instalacje i przyłącza28657 zł
Suma166611 zł
