1890 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

G299A budynek gospodarczy z poddaszem użytkowym. Budynek gospodarczy, parterowy z poddaszem użytkowym, niepodpiwniczony. PARTER: pomieszczenie gospodarcze,...

Czytaj więcej

Powierzchnia użytkowa 89.49 m²
+ poddasze69.54 m²
Min. wymiary działki
długość x szerokość
15.00 x 20.80 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pomieszczenie gospodarcze15.8515.85
2Garaż71.1271.12
3Komunikacja2.522.52
Suma89.4989.49
Zamów szczegółowe rysunki

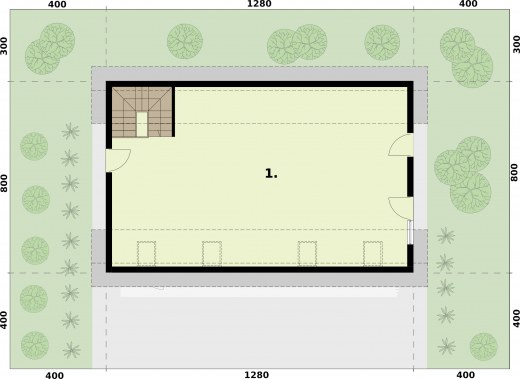

Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pomieszczenie gospodarcze66.8487
2Klatka schodowa2.72.7
Suma69.5489.7
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ poddasze
89.49 m²
69.54 m²
Powierzchnia zabudowy 102.40 m²
Powierzchnia kondygnacji netto 156.49 m²
Powierzchnia całkowita 204.80 m²
Kubatura 579.35 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.00 x 12.80 m
Wysokość budynku 6.81 m
Min. wymiary działki
długość x szerokość
15.00 x 20.80 m
Liczba stanowisk3 stanowiska
Dachdwuspadowy
Kondygnacjaz poddaszem
Funkcjaz pom. gosp.
Ilość pomieszczeń4

Opis i technologia projektu

G299A budynek gospodarczy z poddaszem użytkowym

Budynek gospodarczy, parterowy z poddaszem użytkowym, niepodpiwniczony.



PARTER:

2x pomieszczenia gospodarcze, klatka schodowa.



PODDASZE:

klatka schodowa, pomieszczenie gospodarcze.

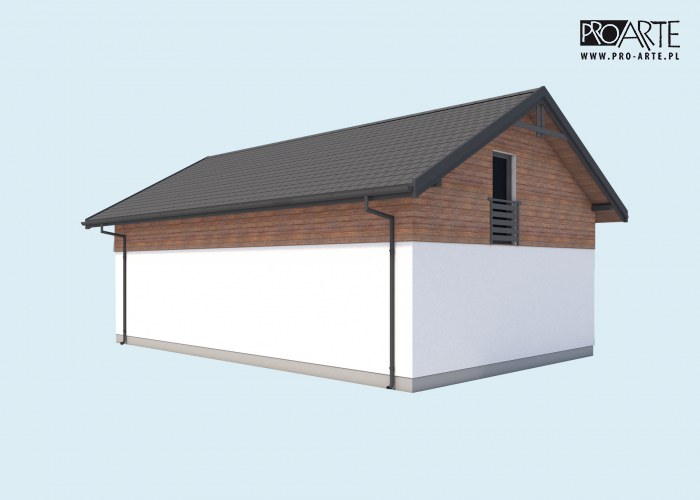

Budynek o zwartej bryle, parterowy z poddaszem użytkowym. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,81m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej

w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA :

Główne rozwiązania konstrukcyjno - materiałowe:
Projektowany budynek zaprojektowano w technologii murowanej.

Główną konstrukcję nośną stanowić będą: ławy fundamentowe żelbetowe zazbrojone konstrukcyjnie, stopy fundamentowe żelbetowe i słupy żelbetowe, ściany nośne w układzie mieszanym spięte wieńcami, strop gęstożebrowy. Dach dwuspadowy, oparty na więźbie

o konstrukcji drewnianej krokwiowo-jętkowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2313.68 kg
Drewno5.599 m³
Dach148.75 m²

Kosztorys orientacyjny brutto

Stan zerowy38660 zł
Stan surowy85051 zł
Roboty wykończeniowe wewnętrzne53882 zł
Roboty wykończeniowe zewnętrzne22471 zł
Instalacje i przyłącza41559 zł
Suma241623 zł
