Garaż dwustanowiskowy z pomieszczeniem gospodarczym oraz z poddaszem użytkowym. Brama garażowa o wymiarach 5,0x2,2m.  Projekt garażu składa się z czterech egzemplarzy a w tym części...

Czytaj więcej

Powierzchnia użytkowa79.43 m²
Min. wymiary działki (długość x szerokość)17.20 x 13.50 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa79.43 m²
Powierzchnia zabudowy59.80 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita119.60 m²
Kubatura306.28 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.50 x 9.20 m
Wysokość budynku6.06 m
Min. wymiary działki
długość x szerokość
17.20 x 13.50 m
Liczba stanowisk2 stanowiska
Dachdwuspadowy
Kondygnacjaz poddaszem
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

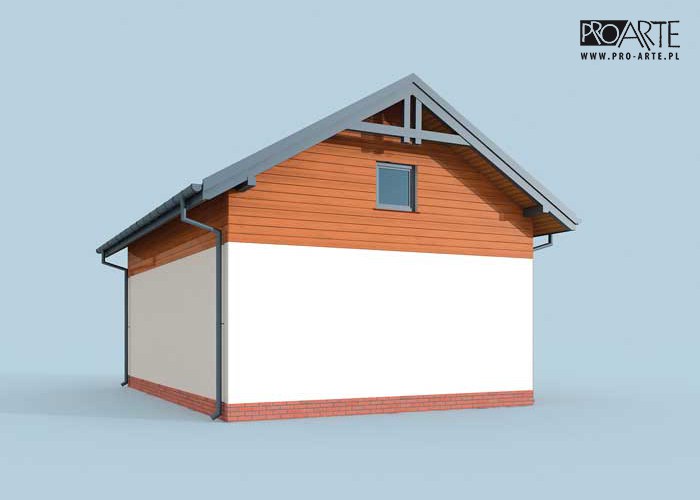

Garaż dwustanowiskowy z pomieszczeniem gospodarczym oraz z poddaszem użytkowym.
Brama garażowa o wymiarach 5,0x2,2m.

Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Technologia tradycyjna :
- powierzchnia użytkowa parteru -50,43m2

- powoierzchnia użytkowa poddasza -29,00m2
- powierzchnia zabudowy -59,80m2
- powierzchnia całkowita  -119,60m2
- kubatura  - 306,28m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 6,06m
- dach dwuspadowy 30°
- więźba dachowa drewniana
- pokrycie dachu stalowe panele drewniane
- wymiar bramy garażowej 5,0x2,2m

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Garaż35.640
2.Pom. Gospodarcze14.790
Suma50.430
Zamów szczegółowe rysunki
Rzut poddasza

Rzut poddasza

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Poddasze290
Suma290
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1400.32 kg
Drewno3.374 m³
Dach92.5 m²

Kosztorys orientacyjny brutto

Stan zerowy19063 zł
Stan surowy41939 zł
Roboty wykończeniowe wewnętrzne26569 zł
Roboty wykończeniowe zewnętrzne11080 zł
Instalacje i przyłącza20493 zł
Suma119145 zł
