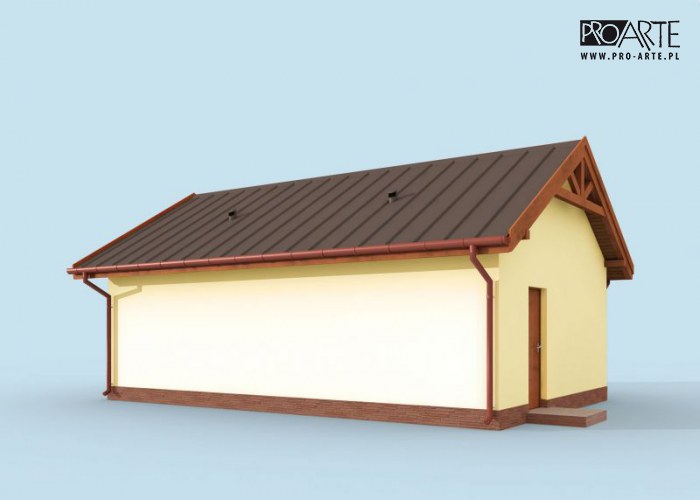

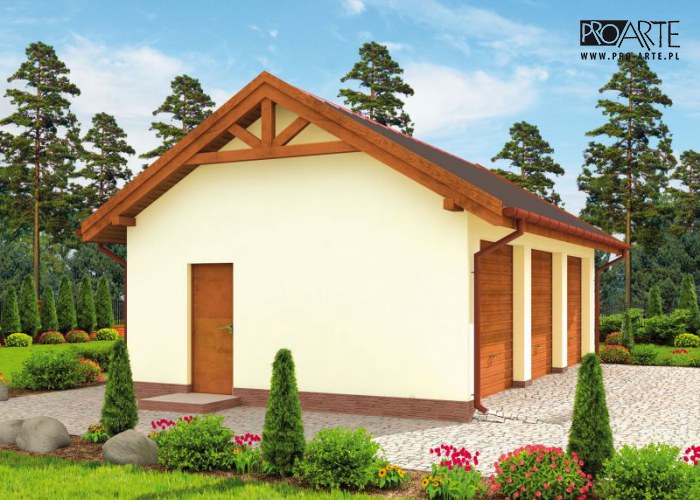

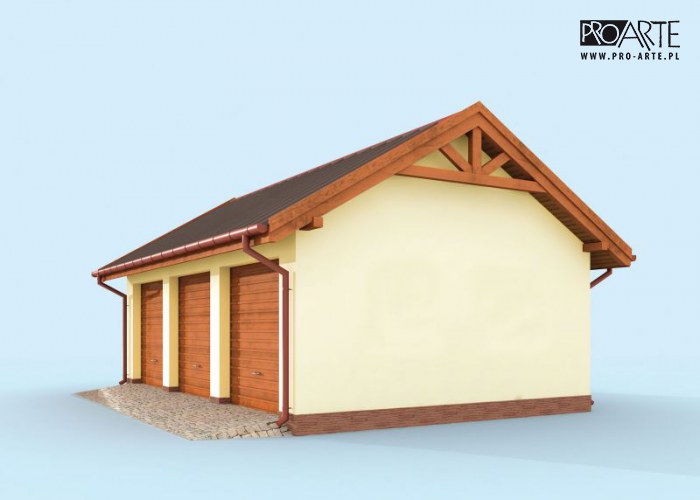

G305 szkielet drewniany budynek gospodarczy










Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...
Powierzchnia użytkowa | 49.28 m² |
Min. wymiary działki (długość x szerokość) | 12.00 x 16.20 m |
Dostępne technologie | |
Warianty projektu | garaż, budynek gospodarczy |
Dane techniczne
Powierzchnia użytkowa | 49.28 m² |
Powierzchnia zabudowy | 55.20 m² |
Powierzchnia kondygnacji netto | 0.00 m² |
Powierzchnia całkowita | 55.20 m² |
Kubatura | 232.00 m³ |
Kąt nachylenia dachu | 30° |
Wymiary budynku długość x szerokość | 9.20 x 6.00 m |
Wysokość budynku | 5.07 m |
Min. wymiary działki długość x szerokość | 12.00 x 16.20 m |
Dach | dwuspadowy |
Ilość pomieszczeń | 1 |
Opis i technologia projektu
Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- powierzchnia całkowita - 55,20m2
- ściany zewnętrzne: słupki 5x15 rozstawione max. co 45cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włókniowa Farmacell , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- dach dwuspadowy 30°
- więźba dachowa drewniana, układ krokwiowy z dolną belką wiązara.
Rzuty i przekroje

Rzut przyziemia
Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
---|---|---|---|
1. | Garaż | 49.28 | 0 |
Suma | 49.28 | 0 |

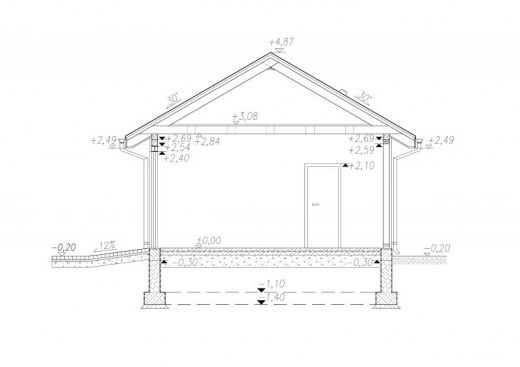

Przekrój a-a
Kosztorys orientacyjny brutto
Stan zerowy | 14981 zł |
Stan surowy | 32958 zł |
Roboty wykończeniowe wewnętrzne | 20880 zł |
Roboty wykończeniowe zewnętrzne | 8708 zł |
Instalacje i przyłącza | 16105 zł |
Suma | 93632 zł |
