1390 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa122.88 m²
Min. wymiary działki (długość x szerokość)14.00 x 26.13 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa122.88 m²
Powierzchnia zabudowy140.91 m²
Powierzchnia kondygnacji netto122.88 m²
Powierzchnia całkowita140.91 m²
Kubatura780.00 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
20.13 x 7.00 m
Wysokość budynku3.65 m

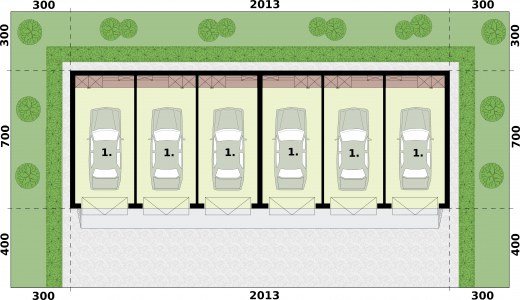

Min. wymiary działki
długość x szerokość
14.00 x 26.13 m
Dachpłaski
Ilość pomieszczeń6

Opis i technologia projektu

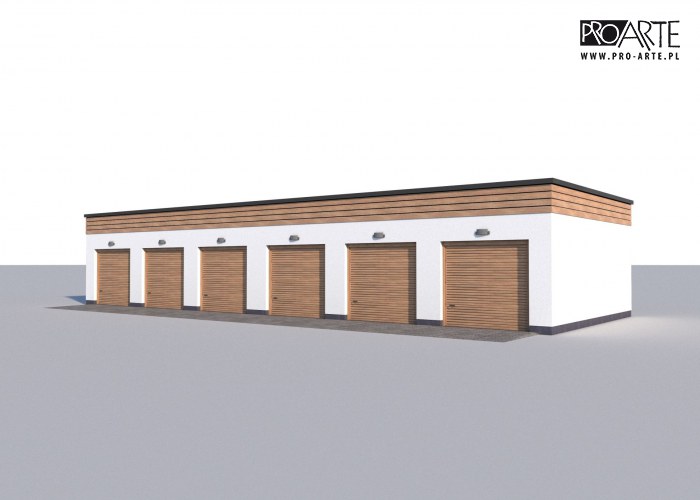

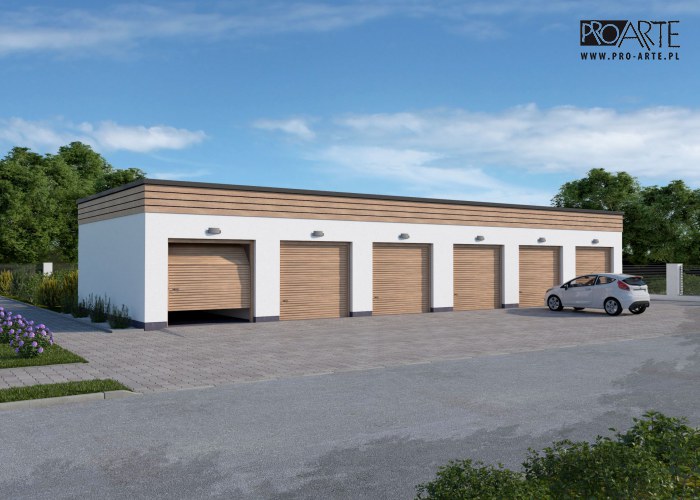

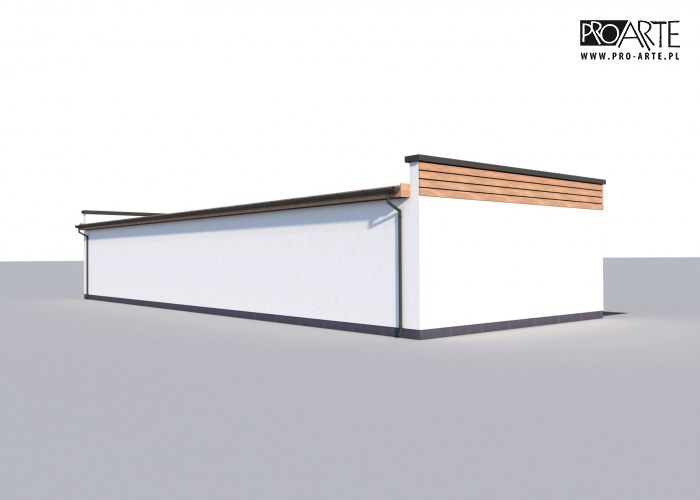

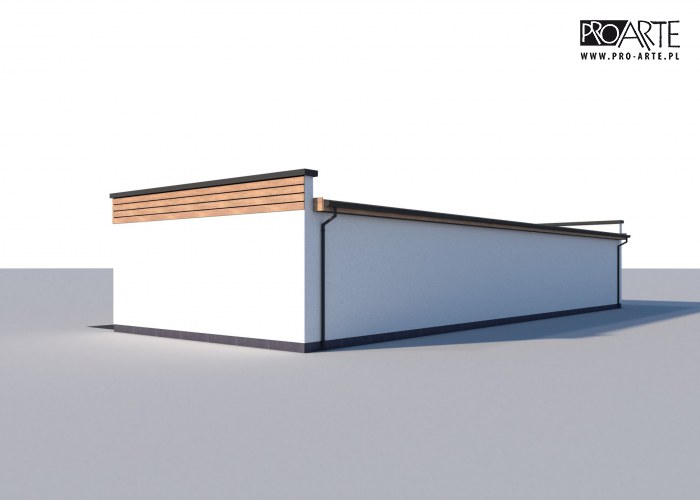

G341 garaż sześciostanowiskowy

Projektowany budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowić będą: ławy, rdzenie żelbetowe, wieńce żelbetowe, ściany nośne z pustaków ceramicznych, dach jednospadowy oparty na więźbie o konstrukcji drewnianej krokwiowej.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z czterech egzemplarzy zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

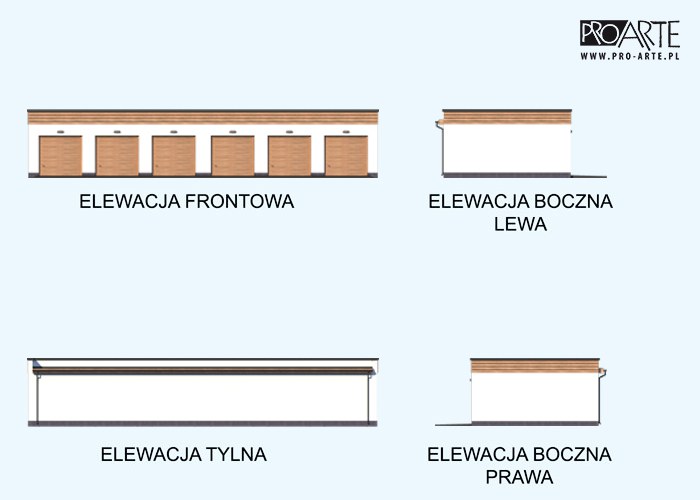

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż20.4820.48
2Garaż20.4820.48
3Garaż20.4820.48
4Garaż20.4820.48
5Garaż20.4820.48
6Garaż20.4820.48
Suma122.88122.88
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia murowana tradycyjna
Stal1161 kg
Drewno11.266 m³
Dach130.3 m²

Kosztorys orientacyjny brutto

Stan zerowy37356 zł
Stan surowy82182 zł
Roboty wykończeniowe wewnętrzne52064 zł
Roboty wykończeniowe zewnętrzne21713 zł
Instalacje i przyłącza40157 zł
Suma233472 zł
