1090 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa104.57 m²
Min. wymiary działki (długość x szerokość)16.00 x 20.70 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa104.57 m²
Powierzchnia zabudowy117.60 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita117.60 m²
Kubatura498.00 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
14.70 x 8.00 m
Wysokość budynku5.14 m
Min. wymiary działki
długość x szerokość
16.00 x 20.70 m
Liczba stanowisk3 stanowiska
Dachpłaski
Funkcjaz pom. gosp.
Ilość pomieszczeń3

Opis i technologia projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia użytkowa -105,23m2
- powierzchnia zabudowy -117,60m2
- powierzchnia całkowita  -117,60m2
- kubatura  - 498,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,14m
- dach jednospadowy 3°
- więźba dachowa drewniana
- pokrycie dachówka ceramiczna
- wymiar bram garażoychj 2,8x3,0m

Rzuty i przekroje

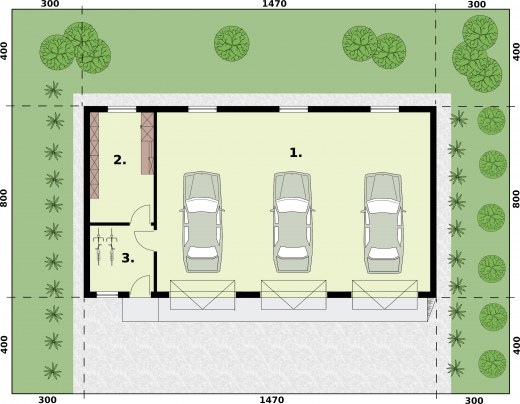

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
3.Garaż85.060
2.Pom. gospodarcze7.20
1.Pom. gospodarcze12.310
Suma104.570
Zamów szczegółowe rysunki

Obrót 360

Zestawienia materiałów

Technologia murowana tradycyjna
Stal529.76 kg
Drewno3.347 m³
Pow. ścian nośnych zew.158 m²
Pow. ścian nośnych wew.32 m²
Dach117.3 m²

Kosztorys orientacyjny brutto

Stan zerowy31789 zł
Stan surowy69936 zł
Roboty wykończeniowe wewnętrzne44306 zł
Roboty wykończeniowe zewnętrzne18478 zł
Instalacje i przyłącza34173 zł
Suma198683 zł
