890 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy, wolnostojący. Projekt składa się z części architektonicznej, konstrukcyjnej i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali,...

Czytaj więcej

Powierzchnia użytkowa86.45 m²
Min. wymiary działki (długość x szerokość)14.00 x 21.00 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa86.45 m²
Powierzchnia zabudowy98.00 m²
Powierzchnia kondygnacji netto0.00 m²
Powierzchnia całkowita98.00 m²
Kubatura402.10 m³
Kąt nachylenia dachu
Wymiary budynku
długość x szerokość
14.00 x 7.00 m
Wysokość budynku4.56 m
Min. wymiary działki
długość x szerokość
14.00 x 21.00 m
Liczba stanowisk3 stanowiska
Dachpłaski
Ilość pomieszczeń1

Opis i technologia projektu

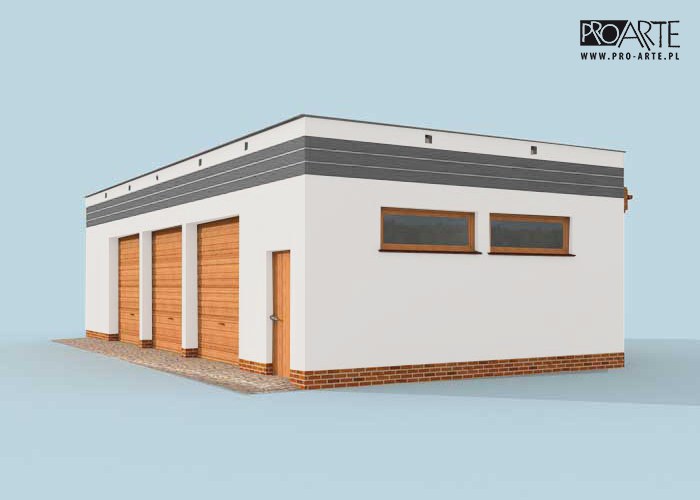

G270 garaż trzystanowiskowy  w technologii szkieletowej, wolnostojący, parterowy.
Budynek posiada trzy bramy garażową o wymiarach 2,80m x 2,8 m .


Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- powierzchnia użytkowa  - 86,45m2
- powierzchnia zabudowy - 98,00m2
- powierzchnia całkowita  -
98,00m2
 - ściany zewnętrzne frontowa i tylna: słupki 10x25 rozstawione max. co 60cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 25cm.
 - ściany zewnętrzne szczytowea: słupki 5x15 rozstawione max. co 60cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- wysokość budynku 4,56m.
- dach płaski 3°
- więźba dachowa drewniana, układ krokwiowy.
- pokrycie dachowe : papa.

Technologia murowana - zobacz
- powierzchnia użytkowa    - 87,75m2
- powierzchnia zabudowy   - 98,00m2
- powierzchnia całkowita    - 98,00m2
- kubatura - 462,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,14m
- dach jednospadowy 3°
- więźba dachowa drewniana o konstrukcji krokwiowej
- pokrycie dachu - papa na deskowaniu pełnym
- wymiar bram garażowych 3x  2,8mx2,8m

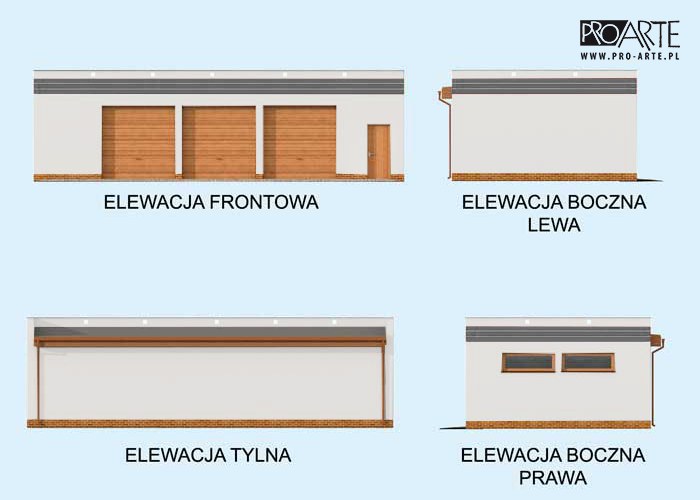

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Garaż86.450
Suma86.450
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy26281 zł
Stan surowy57818 zł
Roboty wykończeniowe wewnętrzne36629 zł
Roboty wykończeniowe zewnętrzne15276 zł
Instalacje i przyłącza28252 zł
Suma164255 zł
