1690 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz wersję
podstawową
Dostępny od ręki
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

G348 - projekt budynku gospodarczego Budynek gospodarczy, wolnostojący, parterowy, ze strychem, niepodpiwniczony. Program użytkowy przyziemia: 3 pomieszczenia gospodarcze, łazienka,...

Czytaj więcej

Powierzchnia użytkowa 121.75 m²
Min. wymiary działki
długość x szerokość
17.00 x 19.69 m
Dostępne technologiemurowana
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Pomieszczenie gospodarcze70.3870.38
2Pomieszczenie gospodarcze14.9214.92
3Pomieszczenie gospodarcze11.2311.23
4Łazienka2.962.96
Suma99.4999.49
Zamów szczegółowe rysunki
Rzut antresoli

Rzut antresoli

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Antresola22.2032.48
Suma22.232.48
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 121.75 m²
Powierzchnia zabudowy 114.21 m²
Powierzchnia kondygnacji netto 131.97 m²
Powierzchnia całkowita 131.91 m²
Kubatura 624.73 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
9.00 x 12.69 m
Wysokość budynku 6.77 m
Min. wymiary działki
długość x szerokość
17.00 x 19.69 m
Dachdwuspadowy
Kondygnacjaz poddaszem
Ilość pomieszczeń5

Opis i technologia projektu

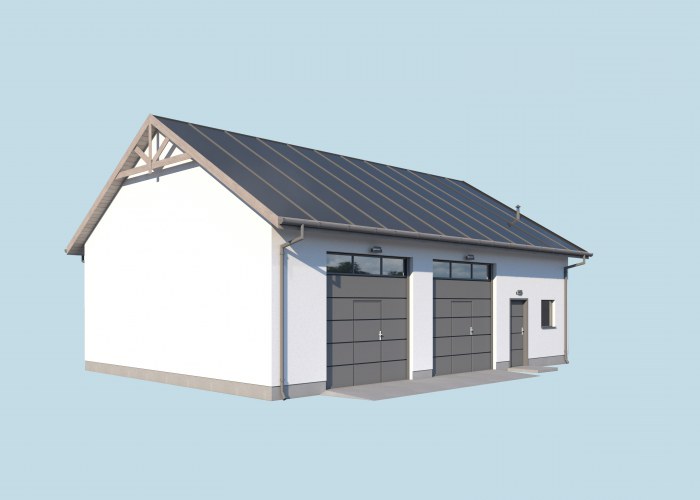

G348 - projekt budynku gospodarczego

Budynek gospodarczy, wolnostojący, parterowy, ze strychem, niepodpiwniczony.



Program użytkowy przyziemia:

3 pomieszczenia gospodarcze, łazienka, strych.

Budynek o zwartej bryle, parterowy, ze strychem, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 6,68m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:  Kategoria geotechniczna obiektu: Obiekt jest budynkiem garażowym, parterowym o prostej konstrukcji. Założeniem projektowym są przyjęte proste warunki gruntowe.



Główne rozwiązania konstrukcyjno-materiałowe: Budynek zaprojektowano w technologii murowanej. Główną konstrukcję nośną stanowią ławy żelbetowe, ściany nośne spięte wieńcem oraz dach dwuspadowy oparty na więźbie o konstrukcji drewnianej krokwiowo – jętkowej z grzędą oraz krokwiowo – jętkowym.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal963.52 kg
Drewno11.78 m³
Dach156.54 m²

Kosztorys orientacyjny brutto

Stan zerowy48700 zł
Stan surowy107140 zł
Roboty wykończeniowe wewnętrzne67876 zł
Roboty wykończeniowe zewnętrzne28307 zł
Instalacje i przyłącza52353 zł
Suma304375 zł
