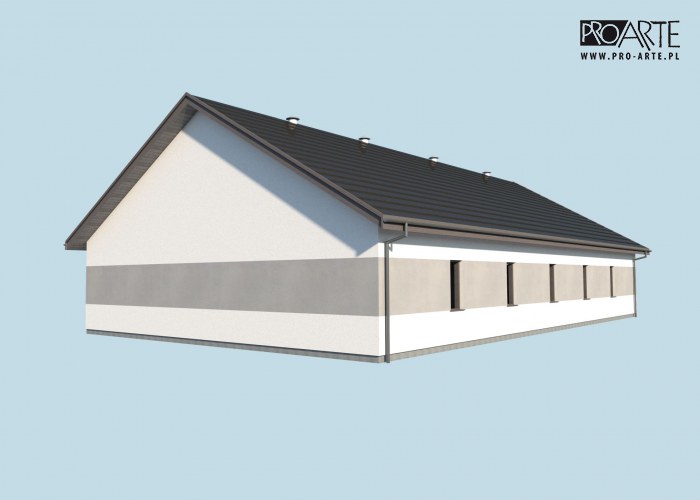

G349 szkielet drewniany budynek gospodarczy - projekt budynku gospodarczego. Budynek gospodarczy, wolnostojący, parterowy, niepodpiwniczony.

Czytaj więcej

Powierzchnia użytkowa 275.20 m²
Min. wymiary działki
długość x szerokość
21.50 x 29.00 m
Dostępne technologiemurowana, szkieletowa
Warianty projektugaraż, budynek gospodarczy
Zobacz pełne dane projektu

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Garaż249,61249,61
2Pomieszczenie biurowe7,57,5
3Pomieszczenie magazynowe12,0912,09
4Pomieszczenie magazynowe66
Suma274274
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 275.20 m²
Powierzchnia zabudowy 297.00 m²
Powierzchnia kondygnacji netto 275.20 m²
Powierzchnia całkowita 303.53 m²
Kubatura 1681.41 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
13.50 x 22.00 m
Wysokość budynku 6.53 m
Min. wymiary działki
długość x szerokość
21.50 x 29.00 m
Liczba stanowisk4 i więcej
Dachdwuspadowy
Kondygnacjaparterowe
Funkcjaz pom. gosp.
Ilość pomieszczeń4

Opis i technologia projektu

G349 szkielet drewniany - projekt budynku gospodarczego

Budynek gospodarczy, wolnostojący, niepodpiwniczony.



PRZYZIEMIE:

Pomieszczenie gospodarcze, pomieszczenie biurowe, 2x pomieszczenie magazynowe.



Budynek o zwartej bryle, parterowy, przekryty dachem dwuspadowym. Maksymalna wysokość budynku wynosi 7,61m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji.



KONSTRUKCJA:

Główne rozwiązania konstrukcyjno-materiałowe:Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego.

Główną konstrukcję nośną stanowić będą: ławy, ściany i wieniec wykonane jako żelbetowe, ściany nośne w szkielecie drewnianym, dach dwuspadowy oparty na więźbie

o konstrukcji drewnianej w formie wązarów dachowych, które w połączeniu ze słupkami ścian tworzą ustroje konstrukcyjne G1-G4 budynku.

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal2160.15 kg
Drewno36.82 m³
Dach285 m²

Kosztorys orientacyjny brutto

Stan zerowy110080 zł
Stan surowy242176 zł
Roboty wykończeniowe wewnętrzne153424 zł
Roboty wykończeniowe zewnętrzne63984 zł
Instalacje i przyłącza118336 zł
Suma688000 zł
