1600 zł
Zobacz odbicie
lustrzane
Zaptaj o dostępność
Kup teraz
Dodaj do schowka
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

Budynek gospodarczy z czterema pomieszczeniami , łazienką. Może również pełnić funkcję garażową lub magazynową. Zobacz stajnie S11. Projekt składa się z części architektonicznej, konstrukcyjnej,...

Czytaj więcej

Powierzchnia użytkowa101.95 m²
Min. wymiary działki (długość x szerokość)18.35 x 21.17 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa101.95 m²
Powierzchnia zabudowy117.17 m²
Powierzchnia kondgnacji netto0.00 m²
Powierzchnia całkowita123.11 m²
Kubatura665.00 m³
Kąt nachylenia dachu35°
Wymiary budynku
długość x szerokość
14.17 x 10.35 m
Wysokość budynku6.32 m
Min. wymiary działki
długość x szerokość
18.35 x 21.17 m
Liczba stanowisk1 stanowisko
Ilość boksów4
Ilość pomieszczeń8

Opis i technologia projektu

Budynek gospodarczy z czterema pomieszczeniami , łazienką.
Może również pełnić funkcję garażową lub magazynową.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznej instalacji wod-kan. i wewnętrznej instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
- wymiary bram : 2,5x2,5m i 2,4x2,4m
- ściany zewnętrzne murowane grubości 25 cm
- ściany wewnętrzne działowe murowane grubości 11,5 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- dach główny wielospadowy o kącie 35°
- dach pokryty dachówką ceramiczną
- konstrukcja dachu wiązary drewniane
- pow. dachu głównego  : 180m2
- w łazience zastosowano przepływowy podgrzewacz wody umywalkowo natryskowy

Rzuty i przekroje

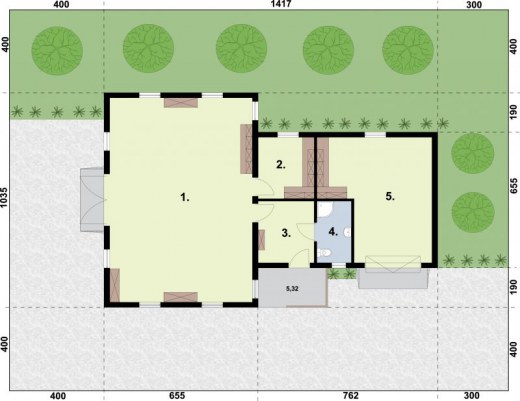

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa[m²]Pow. netto[m²]
1.Pom. gospodarcze600
2.Pom. gospodarcze7.020
3.Pom. gospodarcze7.020
4.Łazienka4.320
5.Pom. gospodarcze24.640
Suma1030
Zamów szczegółowe rysunki

Kosztorys orientacyjny brutto

Stan zerowy30993 zł
Stan surowy68184 zł
Roboty wykończeniowe wewnętrzne43196 zł
Roboty wykończeniowe zewnętrzne18015 zł
Instalacje i przyłącza33317 zł
Suma193705 zł
