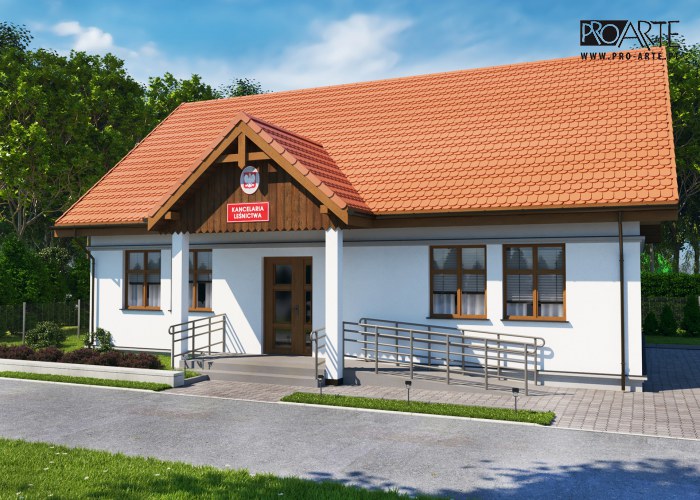

L2 budynek administracji publicznej, kancelaria leśnictwa - pompa ciepła i fotowoltaika

Zobacz odbicie
lustrzane

Zapytaj o dostępność

Dodaj do schowka

Masz pytania do projektu? Zapytaj nas

drukuj kartę

Koszt wysyłki

GRATIS

Zestaw dodatków do projektu

Zobacz

L2 budynek administracji publicznej, kancelaria leśnictwa pompa ciepła i fotowoltaika. Budynek administracyjny z podwójną kancelarią, biurem, parterowy, wolnostojący, niepodpiwniczony. To nieco większy wariant...

Czytaj więcej

Powierzchnia użytkowa	94.47 m²
Min. wymiary działki długość x szerokość	15.15 x 21.04 m
Dostępne technologie	murowana

Zobacz pełne dane projektu

Rzuty i przekroje

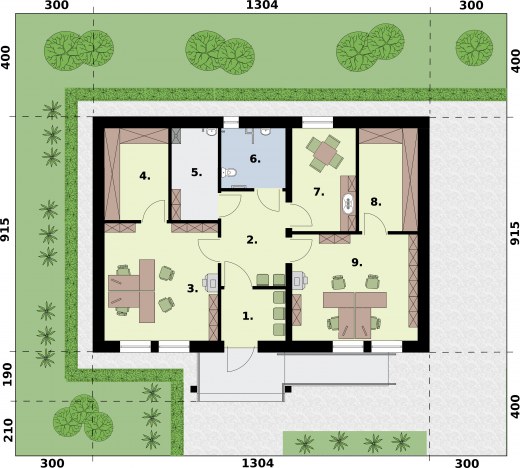

Rzut przyziemia

Nr	Nazwa	Pow. użytkowa [m²]	Pow. netto [m²]
1	Komunikacja ogólna	5	5
2	Komunikacja ogólna	9.2	9.2
3	Biuro	20.06	20.06
4	Pom. gospodarcze	8.85	8.85
5	Pom. techniczne	6.43	6.43
6	WC	5.82	5.82
7	Pom. socjalne/jadalnia	9.88	9.88
8	Pom. gospodarcze	9.12	9.12
9	Biuro	20.11	20.11
	Suma	94.47	94.47

Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa	94.47 m²
Powierzchnia zabudowy	119.32 m²
Powierzchnia kondygnacji netto	94.47 m²
Powierzchnia całkowita	131.10 m²
Kubatura	693.00 m³
Kąt nachylenia dachu	40°
Wymiary budynku długość x szerokość	9.15 x 13.04 m
Wysokość budynku	7.78 m
Min. wymiary działki długość x szerokość	15.15 x 21.04 m
Dach	dwuspadowy
Kondygnacja	parterowe
Ilość pomieszczeń	9

Opis i technologia projektu

L2 budynek administracji publicznej, kancelaria leśnictwa - pompa ciepła i fotowoltaika

Budynek administracyjny z podwójną kancelarią, biurem, parterowy, wolnostojący, niepodpiwniczony. Ogrzewanie pompa ciepła powietrze-woda zasilana z własnej farmy fotowoltaicznej zlokalizowanej na dachu budynku.

To nieco większy wariant projektu L1 wyposażony w dwa biura do przyjmowania petentów Lasów Państwowych. Projekt leśniczówki występuje z różnymi wariantami ogrzewania: gazem, pompą ciepła, pompą ciepła i fotowoltaiką.

PARTER:
2xkomunikacja, poczekalnia, kuchnia, 2x biuro, WC (niepełnosprawni), 2x pom. gospodarcze, pom. techniczne, WC, pom. socjalne/jadalnia.

W skład dokumentacji projektowej wchodzi:

1) Projekt architektoniczno-budowlany

2) Projekt techniczny z branżami i zestawieniem materiałów: drewna i stali, stolarki

Budynek o prostej konstrukcji w technologii murowanej o zwartej bryle, parterowy. Budynek przekryty jest dachem dwuspadowym. Maksymalna wysokość budynku wynosi
7,78m. Nowoprojektowany budynek swoją formą nawiązywać winien do zabudowy występującej w sąsiedztwie planowanej inwestycji. Z uwagi na prostą konstrukcję
budynku nie ma konieczności zapewnienia sprawdzenia projektu architektoniczno-budowlanego pod względem zgodności poprawności projektu z obowiązującymi
przepisami.

W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
