RIOBAMBA 2 - dom letniskowy parterowy w zabudowie szeregowiej. Zobacz czym różni się projekt domku letniskowego od domu całorocznego? UWAGA!!! Wizualizacja jest przykładową konfiguracją układu...

Czytaj więcej

Powierzchnia użytkowa 33.17 m²
Min. wymiary działki
długość x szerokość
14.40 x 14.20 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Rzuty i przekroje

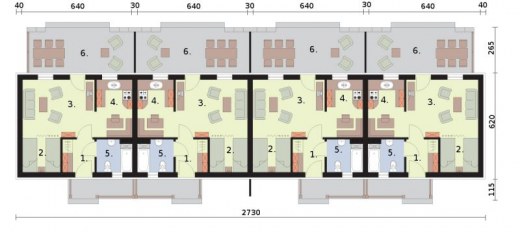

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap 3.570
3.Pokój dzienny 14.040
5.Łazienka 3.830
2.Sypialnia 4.490
4.Kuchnia 7.240
Suma33.170
6.Taras15.630
Suma15.630
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 33.17 m²
Powierzchnia zabudowy 42.00 m²
Powierzchnia kondygnacji netto 33.17 m²
Powierzchnia całkowita 62.50 m²
Kubatura 188.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
6.40 x 6.20 m
Wysokość budynku 5.29 m
Min. wymiary działki
długość x szerokość
14.40 x 14.20 m
Dachdwuspadowy
Kondygnacjaparterowe
Pow. tarasów/werandy/wiaty/schodów zew.18.48 m²
Zabudowabliźniaki, szeregowa

Opis i technologia projektu



RIOBAMBA 2 - dom letniskowy parterowy w zabudowie szeregowiej.


UWAGA!!! Wizualizacja jest przykładową konfiguracją układu szeregowego.

Cena 1900zł za jeden segment. W przypadku zamówienia większej ilości segmentów zapytaj o wycenę indywidualną.


Zobacz projekt Riobamba

Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Zapytaj o możliwość adaptacji projektu do wersji całorocznej.

Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30 cm, działowe gr. 12 cm. Wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM".
- konstrukcja więźby dachowej drewniana, pokrycie dachówka ceramiczna.
- istnieje mozliwośc adaptacji obiektu na budynek całoroczny
- docieplenie warstwą styropianu gr. 10 cm.

Technologia szkieletowa : zapytaj o dostępność


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Film

Kosztorys orientacyjny brutto

Stan zerowy18575 zł
Stan surowy40865 zł
Roboty wykończeniowe wewnętrzne25889 zł
Roboty wykończeniowe zewnętrzne10797 zł
Instalacje i przyłącza19968 zł
Suma116095 zł
