LUIZJANA szkielet drewniany dom letniskowy z poddaszem
2600 zł
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Projekt dostępny również jako CAŁOROCZNY!!! LUIZJANA - dom letniskowy w technologii szkieletu drewnianego Kolejny z naszych domów letniskowych to...
| Powierzchnia użytkowa | 50.86 m² |
| + Taras | 13.42 m² |
| Min. wymiary działki długość x szerokość | 14.50 x 14.00 m |
| Dostępne technologie |  murowana,  szkieletowa |
| Warianty projektu | wersja letniskowa |
Dane techniczne
| Powierzchnia użytkowa + Taras | 50.86 m² 13.42 m² |
| Powierzchnia zabudowy | 39.00 m² |
| Powierzchnia kondygnacji netto | 74.51 m² |
| Powierzchnia całkowita | 94.95 m² |
| Kubatura | 222.45 m³ |
| Kąt nachylenia dachu | 35° |
| Wymiary budynku długość x szerokość | 6.00 x 6.50 m |
| Wysokość budynku | 6.89 m |
| Min. wymiary działki długość x szerokość | 14.50 x 14.00 m |
| Ilość pokoi | 2 |
| Dach | dwuspadowy |
| Kondygnacja | z poddaszem |
| Ilość pomieszczeń | 6 |
| Pow. tarasów/werandy/wiaty/schodów zew. | 17.94 m² |
Opis i technologia projektu
Projekt dostępny również jako CAŁOROCZNY!!!
Zobacz czym różni się projekt domku letniskowego od domu całorocznego?
Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

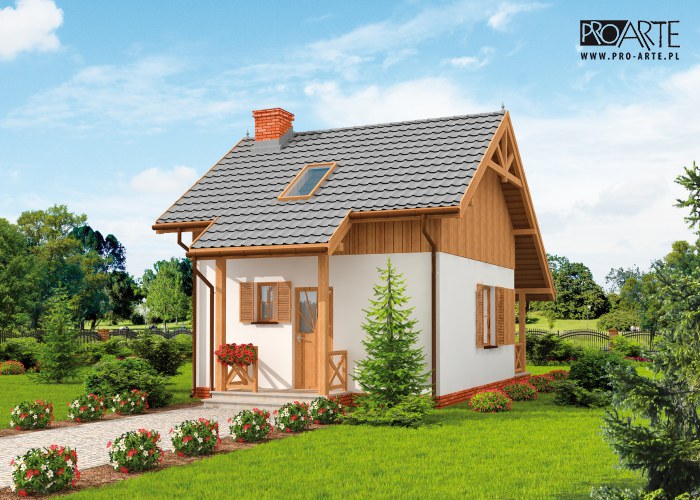

LUIZJANA - dom letniskowy w technologii szkieletu drewnianego
Kolejny z naszych domów letniskowych to świetna propozycja dla inwestorów z pomysłami. Do zagospodarowania według własnego uznania pozostaje piętro. Dwuspadowy dach oraz zgrabne i przemyślane wnętrza, sprawiają, że Luizjana trafia do przekonania coraz większej rzeszy klientów. Weranda wiedzie do wiatrołapu, z którego przechodzi się do komunikacji. Po lewej stronie znajduje się łazienka, natomiast po prawej stronie jest komunikacja wiodąca na piętro. Od komunikacji na wprost usytuowana jest kuchnia, za ścianą znajdziemy pokój dzienny z kominkiem. Jest to miejsce, które z pewnością w zimowe wieczory będzie skupiać życie wypoczywających w domu ludzi. Z tego pokoju można wyjść na taras, będzie można na nim w letnie dni spędzać czas w biesiadnej atmosferze, przy grillu na tarasie, usytuowanym od wschodu.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Kolejny z naszych domów letniskowych to świetna propozycja dla inwestorów z pomysłami. Do zagospodarowania według własnego uznania pozostaje piętro. Dwuspadowy dach oraz zgrabne i przemyślane wnętrza, sprawiają, że Luizjana trafia do przekonania coraz większej rzeszy klientów. Weranda wiedzie do wiatrołapu, z którego przechodzi się do komunikacji. Po lewej stronie znajduje się łazienka, natomiast po prawej stronie jest komunikacja wiodąca na piętro. Od komunikacji na wprost usytuowana jest kuchnia, za ścianą znajdziemy pokój dzienny z kominkiem. Jest to miejsce, które z pewnością w zimowe wieczory będzie skupiać życie wypoczywających w domu ludzi. Z tego pokoju można wyjść na taras, będzie można na nim w letnie dni spędzać czas w biesiadnej atmosferze, przy grillu na tarasie, usytuowanym od wschodu.
Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji wod.-kan, c. o. i elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, ściągi, słupy i wieńce betonowe zazbrojone konstrukcyjnie; podciągi i słupy drewniane, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, strop drewniany, dach dwuspadowy oparty na więźbie o konstrukcji drewnianej płatwiowo-kleszczowej z podparciem w kalenicy za pomocą płatwi kalenicowej. Drewno użyte do wykonania elementów konstrukcyjnych budynku powinno być klasy co najmniej C-24 i wilgotności nie większej niż 18%. Połączenia dobrać na etapie adaptacji lub projektu wykonawczego. Zaleca się stosowanie gwoździ pierścieniowych, złączy oraz płytek perforowanych firmy "SIMPSON – Strong-Tie".
Wysokość ściany kolankowej 0.92m
W projektach rekomendujemy: produkty Porotherm, Koramic, Terca firmy Wienerberger; bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; materiały izolacyjne Isover oraz komplementarne systemowe produkty Saint-Gobain, ; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.
Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?
By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).
Rzuty i przekroje
Rzut przyziemia
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 2 | Komunikacja | 5.66 | 5.66 |
| 3 | Łazienka | 5.52 | 5.52 |
| 4 | Pokój dzienny z aneksem kuchennym | 16.62 | 16.62 |
| 1 | Wiatrołap | 3.6 | 3.6 |
| Suma | 31.4 | 31.4 | |
| 5 | Taras | 13.32 | 13.32 |
| Suma | 13.32 | 13.32 |
Rzut poddasza
| Nr | Nazwa | Pow. użytkowa [m²] | Pow. netto [m²] |
|---|---|---|---|
| 2 | Strych | 16.42 | 26.75 |
| 1 | Komunikacja | 3.04 | 3.04 |
| Suma | 19.46 | 29.79 |
Zestawienia materiałów
| Technologia drewniana szkieletowa | |
| Stal | 730.95 kg |
| Drewno | 12.413 m³ |
| Dach | 89.5 m² |
Kosztorys orientacyjny brutto
| Stan zerowy | 18716 zł |
| Stan surowy | 41176 zł |
| Roboty wykończeniowe wewnętrzne | 26086 zł |
| Roboty wykończeniowe zewnętrzne | 10879 zł |
| Instalacje i przyłącza | 20120 zł |
| Suma | 116978 zł |
