HAWANA szkielet drewniany

projekt domu letniskowego
projekt domu letniskowego
projekt domu letniskowego
  • projekt domu letniskowego
  • projekt domu letniskowego
  • projekt domu letniskowego
  • projekt domu letniskowego


Dane techniczne

Powierzchnia użytkowa 37.85 m²
+ Weranda 9.89 m²
Powierzchnia kondygnacji netto 37.85 m²
Powierzchnia zabudowy 44.83 m²
Pow. tarasów/werandy/wiaty/schodów zew. 12.2 m²
Powierzchnia całkowita 44.83 m²
Kubatura 180 m³
Wysokość budynku 5.02 m
Kąt nachylenia dachu 30°
Min. wymiary działki (szerokość x długość) 16.45 x 14.5 m
Czy posiada poddasze NIE
Ilość pomieszczeń 4
Ilość pokoi 2

Cena projektu:

1900

Dostępne technologie

MUROWANA
SZKIELETOWA

zapytaj o rysunki szczegółowe


drukuj DRUKUJ

Wysyłka

wysyłka gratis
Zamów w ciągu następnych:
a otrzymasz przesyłkę

Rzuty i przekroje

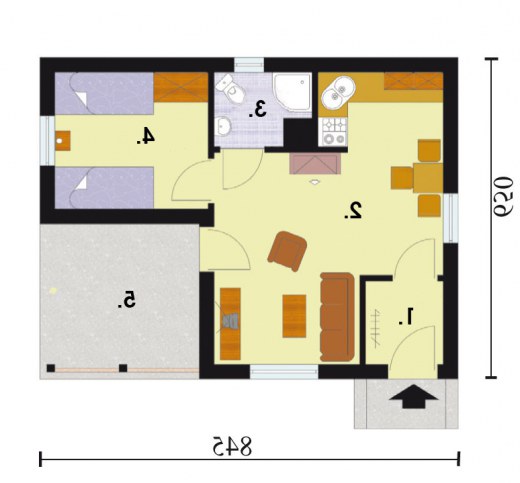

Rzut przyziemia
nr. nazwa pow. użytkowa[m²] pow. netto[m²]
1 Wia 2.97 2.97
2 Pokój dzienny z aneksem kuchennym 22.41 22.41
3 Łazienka 3.13 3.13
4 Sypialnia 9.34 9.34
suma: 37.85 37.85
5 Weranda 9.89 9.89
suma: 47.74 47.74


Opis projektu

Projekt dostępny również jako CAŁOROCZNY!!! Cena projektu w wersji całorocznej- 1900zł
Różnice między wersją letniskową a całoroczną domu


































HAWANA - dom letniskowy w technologii szkieletu drewniananego

Prosty, estetyczny, funkcjonalny domek letniskowy. Od frontu zdobią go drewniane okiennice, a także pergola, tworząca od wiosny do jesieni uroczą, zieloną ścianę sporej werandy. Zgrabną bryłę domku nakrywa szary spadzisty dach. Ciepła kremowa barwa ścian i sporo drewnianych elementów wykończeniowych (m.in. pod spadem dachu na bocznych elewacjach) sprawiają, że domek emanuje niezwykłym ciepłem, obiecując miłe chwile w przytulnym wnętrzu. Centralnym pomieszczeniem w Hawanie jest obszerny, ciekawie rozplanowany pokój dzienny, z którego wychodzi się na werandę. Wydzielono w nim funkcjonalne kąciki: jadalny, wypoczynkowy i oczywiście wygodny aneks kuchenny. Pomieszczenie to wraz z sypialnią, łazienką i wiatrołapem tworzy idealne wnętrze letniego domku.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.

Opis technologii

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy betonowe zazbrojone konstrukcyjnie, ściany nośne w szkielecie drewnianym spięte podwójnym oczepem,dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej krokwiowo-jętkowej z belkami stropowymi z drewna klasy co najmniej C-24 o wilgotności







szczegóły przekrój fundamentu w technologii lekkiego szkieletu drewnianego

Zestawienia materiałów

Technologia drewniana szkieletowa

Stal [kg] 314.92
Drewno [m3] 8.377
Dach [m2] 86





*Zakupu materiału należy dokonać po konsultacji z adaptującym. Zestawienia są informacyjne.

Kosztorys

I Stan zerowy Koszt
Na ten etap mogą składać się:
- Roboty ziemne
- Fundamenty i ściany fundamentowe
- Ściany piwnic (o ile są w projekcie)
- Strop nad piwnicą i schody (o ile są w projekcie)
- Izolacje przeciwwilgociowe
12719 zł
II Stan surowy Koszt
Na ten etap mogą składać się:
- Ściany zewnętrzne i wewnetrzne nośne
- Stropy, schody, podesty
- Ścianki działowe
- Dach (więźba + pokrycie)
- Izolacje przeciwwilgociowe i cieplne
- Stolarka zewnętrzna
- Drzwi wewnętrzne
27983 zł
III Roboty wykończeniowe wewnętrzne Koszt
Na ten etap mogą składać się:
- Tynki i oblicowania
- Roboty malarskie
- Podłoża
- Podłogi i posadzki
- Elementy śluarsko-kowalskie
17727 zł
IV Roboty wykończeniowe zewnętrzne Koszt
Na ten etap mogą składać się:
- Elewacje
- Roboty różne
7393 zł
V instalacje i przyłącza Koszt
Na ten etap mogą składać się:
- Przyłącze elektryczne
- Instalacja elektryczna
- Przyłącze wody
- Instalacja wod.-kan.
- Instalacja C.O.
13674 zł
Suma 79496 zł
* Powyższy kosztorys ma charakter orientacyjny. Podane kwoty są cenami brutto.
