Projekt dostępny również jako CAŁOROCZNY!!!  HAWANA - dom mieszkalny, całoroczny Prosty, estetyczny, funkcjonalny domek letniskowy. Od frontu zdobią go drewniane...

Czytaj więcej

Powierzchnia użytkowa 33.94 m²
+ weranda9.07 m²

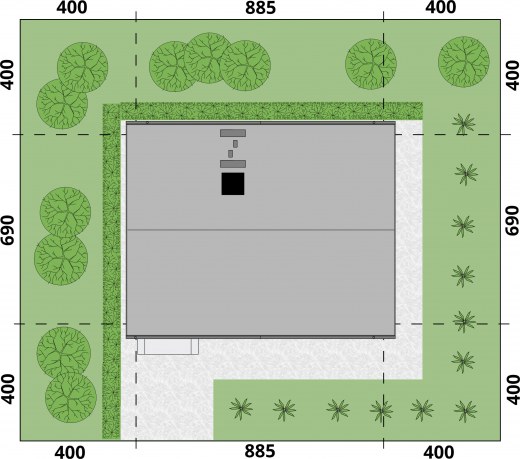

Min. wymiary działki
długość x szerokość
14.55 x 16.60 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja letniskowa, wersja całoroczna
Zobacz pełne dane projektu

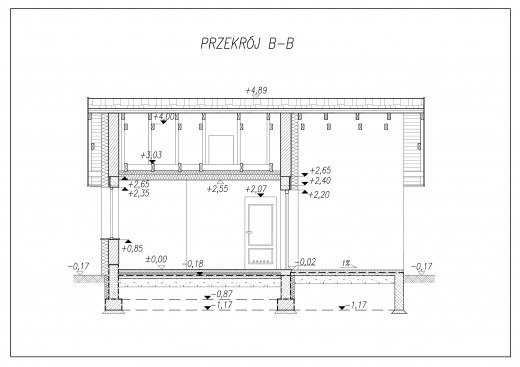

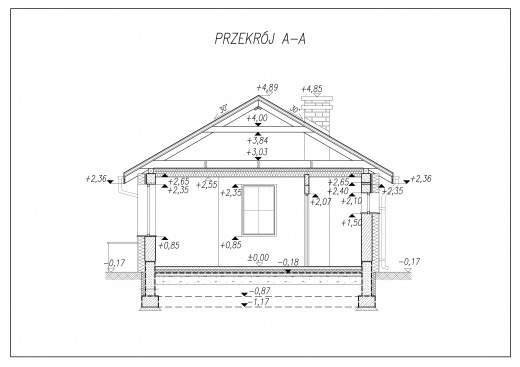

Rzuty i przekroje

Parter

Parter

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1Wiatrołap2.542.54
2Pokój dzienny z aneksem kuchennym20.4620.46
3Łazienka2.542.54
4Sypialnia8.578.57
Suma34.1134.11
5Weranda9.359.35
Suma9.359.35
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa
+ weranda
33.94 m²
9.07 m²
Powierzchnia zabudowy 50.97 m²
Powierzchnia kondygnacji netto 33.94 m²
Powierzchnia całkowita 61.62 m²
Kubatura 209.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
885.00 x 6.90 m
Wysokość budynku 5.06 m
Min. wymiary działki
długość x szerokość
14.55 x 16.60 m
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń4
Pow. tarasów/werandy/wiaty/schodów zew.12.2 m²

Opis i technologia projektu

Projekt dostępny również jako CAŁOROCZNY!!! Ogrzewanie: kominek na biomasę z płaszczem wodnym

Zobacz czym różni się projekt domku letniskowego od domu całorocznego?

HAWANA - dom mieszkalny, całoroczny
Prosty, estetyczny, funkcjonalny domek letniskowy. Od frontu zdobią go drewniane okiennice, a także pergola, tworząca od wiosny do jesieni uroczą, zieloną ścianę sporej werandy. Zgrabną bryłę domku nakrywa szary spadzisty dach. Ciepła kremowa barwa ścian i sporo drewnianych elementów wykończeniowych (m.in. pod spadem dachu na bocznych elewacjach) sprawiają, że domek emanuje niezwykłym ciepłem, obiecując miłe chwile w przytulnym wnętrzu. Centralnym pomieszczeniem w Hawanie jest obszerny, ciekawie rozplanowany pokój dzienny, z którego wychodzi się na werandę. Wydzielono w nim funkcjonalne kąciki: jadalny, wypoczynkowy i oczywiście wygodny aneks kuchenny. Pomieszczenie to wraz z sypialnią, łazienką i wiatrołapem tworzy idealne wnętrze letniego domku.


Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.
Technologia tradycyjna :
- powierzchnia zabudowy budynku -44,83m2
- powierzchnia werandy -10,10m2
- powoerzchnia schodów zewnętrznych -2,10m2
- powierzchnia użytkowa- 34,65m2
- powierzchnia całkowita  - 57,03m2
- kubatura  - 221,00m3
- ściany zewnętrzne murowane grubości 30 cm
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- sufit podwieszany z płyt GK na ruszcie stalowym przymocowanym do konstrukcji dachu za pomoca kleszczy
- konstrukcja więźby dachowej drewniana w układzie jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek


W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal497.7 kg
Drewno4.7 m³
Pow. ścian nośnych zew.83 m²
Pow. ścian działowych wew.20 m²
Dach86 m²

Kosztorys orientacyjny brutto

Stan zerowy23351 zł
Stan surowy51372 zł
Roboty wykończeniowe wewnętrzne32545 zł
Roboty wykończeniowe zewnętrzne13573 zł
Instalacje i przyłącza25102 zł
Suma145942 zł
