3499 zł
Gwarancja najniższej ceny i najszybszej wysyłki
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu
Powierzchnia użytkowa 76.86 m²
Min. wymiary działki
długość x szerokość
16.20 x 19.70 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

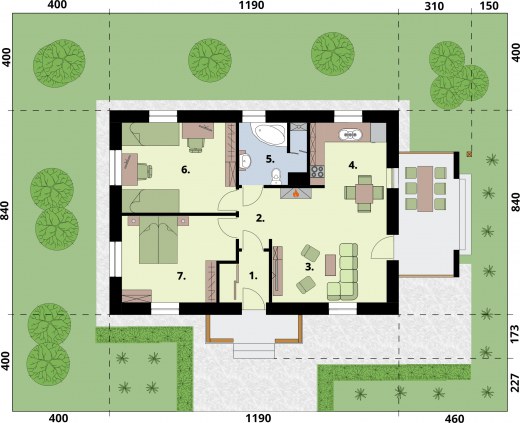

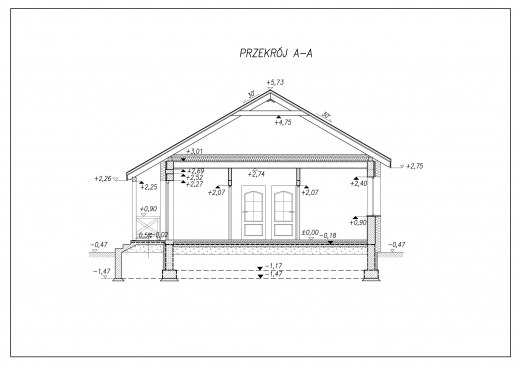

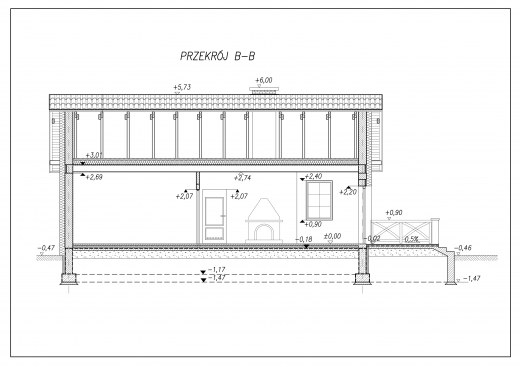

Rzuty i przekroje

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.880
2.Hall3.090
3.Salon22.720
4Kuchnia8.10
5.Łazienka6.160
6.Pokój17.470
7.Pokój15.440
Suma76.860
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 76.86 m²
Powierzchnia zabudowy 95.94 m²
Powierzchnia kondygnacji netto 0.00 m²
Powierzchnia całkowita 118.35 m²
Kubatura 487.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.70 x 8.20 m
Wysokość budynku 6.16 m
Min. wymiary działki
długość x szerokość
16.20 x 19.70 m
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7

Opis i technologia projektu

EL PINAR 2

Ten projekt to wymarzona propozycja dla właścicieli działek w terenach wiejskich i górskich, ten dom znakomicie prezentuje się w podmiejskiej, prowincjonalnej scenerii.

Z jednej strony swoim wyglądem może kojarzyć się ze znanymi z lektur i filmów domkami na Dzikim Zachodzie, prerii. Wrażenie to potęguje połączenie czerwonej cegły z drewnianym obiciem. Z drugiej strony, budynek jest na wskroś nowoczesny, zastosowane materiały stylizują projekt, który stonowanym wnętrzem tworzy atmosferę bezpieczeństwa i domowego ciepła.

Wnętrze budynku łagodzi wrażenia jakie powstały po zapoznaniu się z zewnętrzną elewacją budynku. Prostota i praktyczne rozmieszczenie pomieszczeń nadają mu iście sielskiego klimatu. Znajdują się w nim dwie sypialnie, łazienka oraz kuchnia z pokojem dziennym prowadzącym na taras.

Zobacz projekt El PINAR z zielonym dachem



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- powierzchnia zabudowy - 95,94m2

- powierzchnia użytkowa- 76,86m2
- powierzchnia całkowita  - 117,35m2
- kubatura  - 487,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy żelbetowo - ceramiczny "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-kleszczowej
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł kondensacyjny w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal525.48 kg
Drewno6.06 m³
Pow. ścian nośnych zew.117 m²
Pow. ścian działowych wew.62 m²
Dach140 m²

Kosztorys orientacyjny brutto

Stan zerowy50420 zł
Stan surowy110924 zł
Roboty wykończeniowe wewnętrzne70273 zł
Roboty wykończeniowe zewnętrzne29307 zł
Instalacje i przyłącza54202 zł
Suma315126 zł

Realizacje projektu "EL PINAR 2"

Realizacja projektu domu  - EL PINAR 2
