Powierzchnia użytkowa 76.86 m²
Min. wymiary działki
długość x szerokość
16.40 x 20.30 m
Dostępne technologiemurowana, szkieletowa
Warianty projektuwersja całoroczna
Zobacz pełne dane projektu

Rzuty i przekroje

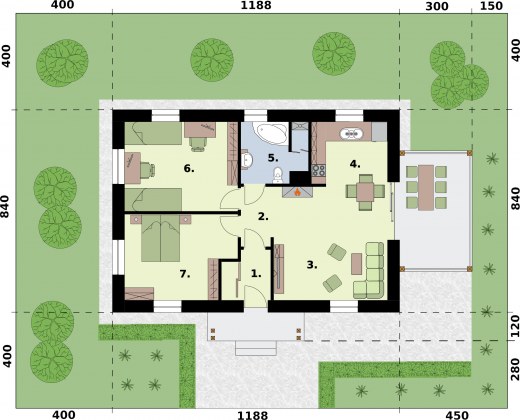

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
1.Wiatrołap3.883.88
2.Hall3.093.09
3.Salon22.7222.72
4Kuchnia8.18.1
5.Łazienka6.166.16
6.Pokój17.4717.47
7.Pokój15.4415.44
Suma76.8676.86
Zamów szczegółowe rysunki

Dane techniczne

Powierzchnia użytkowa 76.86 m²
Powierzchnia zabudowy 99.79 m²
Powierzchnia kondygnacji netto 76.86 m²
Powierzchnia całkowita 120.54 m²
Kubatura 465.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
8.40 x 11.88 m
Wysokość budynku 6.16 m
Min. wymiary działki
długość x szerokość
16.40 x 20.30 m
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7
Pow. tarasów/werandy/wiaty/schodów zew.15 m²

Opis i technologia projektu

LUGO projekt parterowego domu mieszkalnego

Ten projekt to uniwersalna propozycja na każdą przestrzeń, zgrabny, nowoczesny, ale niepozbawiony także sprawdzonych patentów, jak dwuspadowy dach i zwarta ekonomiczna, łatwa do ogrzania bryła

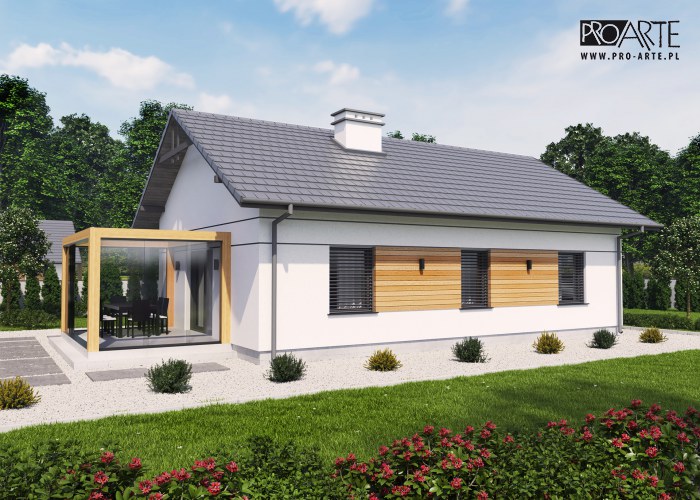

Budynek jest na wskroś nowoczesny, uwagę przykuwa taras i pergola - zastosowane materiały stylizują projekt, który stonowanym wnętrzem tworzy atmosferę bezpieczeństwa i domowego ciepła.

Wnętrze budynku łagodzi wrażenia jakie powstały po zapoznaniu się z zewnętrzną elewacją budynku. Prostota i praktyczne rozmieszczenie pomieszczeń nadają mu iście sielskiego klimatu. Znajdują się w nim dwie sypialnie, łazienka oraz kuchnia z pokojem dziennym prowadzącym na taras.



Projekt składa się z części architektonicznej, konstrukcyjnej, wewnętrznych instalacji sanitarnych i instalacji elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby. W przypadku zamówienia projektu w technologii lekkiej, drewnianej konstrukcji szkieletowej, powierzchnia użytkowa budynku jest o około 7% większa.

Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30 cm + 20 cm styropian
- ściany wewnętrzne działowe gr. 12 cm
- wszystkie ściany wykonane z  pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy żelbetowo - ceramiczny "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł kondensacyjny w kotłowni

W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann.

Szczegóły dotyczące poszczególnych przegród znajdziesz we wpisie Technologie

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Zestawienia materiałów

Technologia murowana tradycyjna
Stal525.48 kg
Drewno6.06 m³
Pow. ścian nośnych zew.117 m²
Pow. ścian działowych wew.62 m²
Dach140 m²

Kosztorys orientacyjny brutto

Stan zerowy57799 zł
Stan surowy127157 zł
Roboty wykończeniowe wewnętrzne80557 zł
Roboty wykończeniowe zewnętrzne33596 zł
Instalacje i przyłącza62134 zł
Suma361242 zł
