3499 zł
Zobacz odbicie
lustrzane
Dostępny od ręki
Kup teraz
Dodaj do schowka
Finansowanie
Masz pytania do projektu? Zapytaj nas
Koszt wysyłki
GRATIS
Zestaw dodatków do projektu

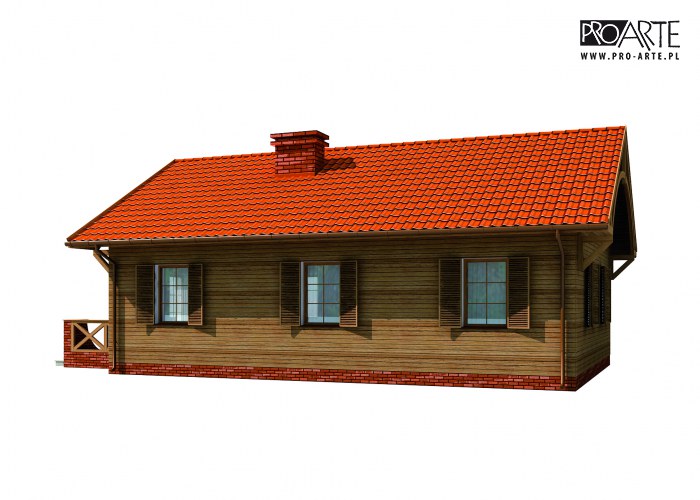

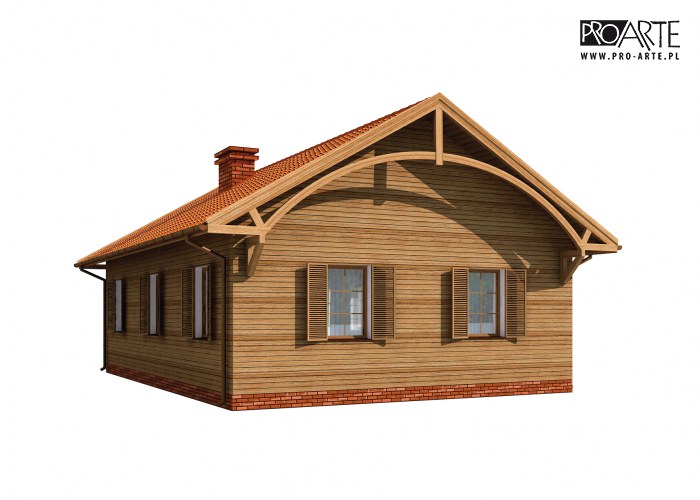

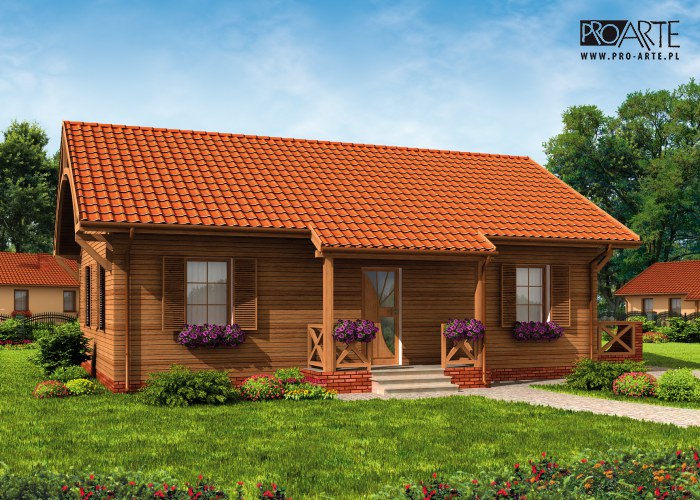

EL PINAR 2 projekt domu mieszkalnego, parterowego

Czytaj więcej

Powierzchnia użytkowa 85.49 m²
Min. wymiary działki
długość x szerokość
16.20 x 19.70 m
Dostępne technologiemurowana, szkieletowa
Zobacz pełne dane projektu

Dane techniczne

Powierzchnia użytkowa 85.49 m²
Powierzchnia zabudowy 95.94 m²
Powierzchnia kondygnacji netto 85.49 m²
Powierzchnia całkowita 95.94 m²
Kubatura 427.00 m³
Kąt nachylenia dachu30°
Wymiary budynku
długość x szerokość
11.70 x 8.20 m
Wysokość budynku 6.17 m
Min. wymiary działki
długość x szerokość
16.20 x 19.70 m
Ilość pokoi2
Dachdwuspadowy
Kondygnacjaparterowe
Ilość pomieszczeń7

Opis i technologia projektu

EL PINAR 2 projekt domu mieszkalnego, parterowego

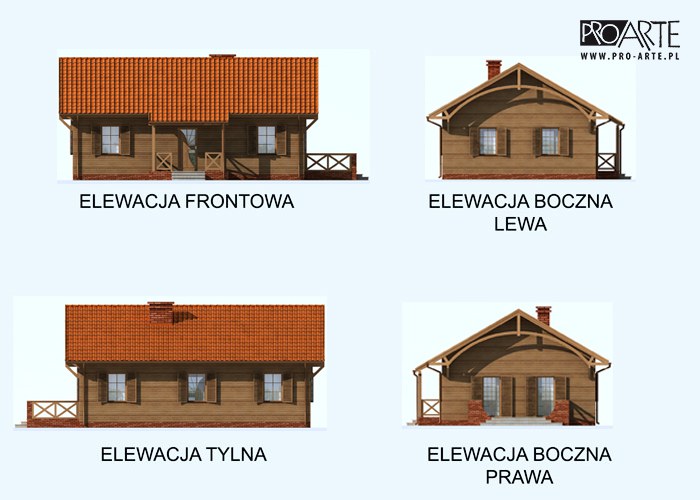

dom dostępny również w elewacji wykonanej z tynku.

Zobacz warstwy w standardzie PRO-ARTE dla szkieletu drewnianego - przekrój szkielet

Przekrój szkielet drewniany - ściana











W projektach rekomendujemy:  produkty Porotherm, Koramic, Terca firmy Wienerberger;  bramy, napędy i drzwi marki Hörmann; okna połaciowe VELUX; systemy ociepleń TermoOrganika; systemy grzewcze Viessmann; system rekuperacji VENTS oraz systemy kominowe HOCH.

Każdy z 6 egzemplarzy (3 projekty architektoniczno-budowlane i 3 projekty techniczne) zamówionego u nas kompletu dokumentacji architektoniczno-konstrukcyjnej z branżami jest zaplombowany. Więcej informacji o plombach znajdziesz tu - Dlaczego plombujemy dokumentację?

By upewnić się, czy projekt pasuje do warunków zabudowy Twojej działki lub do wytycznych planu miejscowego zamów rysunki szczegółowe (pod rzutem) oraz przedstaw je lokalnemu projektantowi adaptującemu (możesz skorzystać z pomocy naszych przedstawicieli).

Rzuty i przekroje

Rzut przyziemia

Rzut przyziemia

NrNazwaPow. użytkowa [m²]Pow. netto [m²]
7Pokój17.2917.29
1Wiatrołap4.334.33
2Komunikacja3.093.09
3Salon24.4424.44
4Kuchnia9.559.55
5Łazienka7.357.35
6Pokój19.4419.44
Suma85.4985.49
Zamów szczegółowe rysunki

Zestawienia materiałów

Technologia drewniana szkieletowa
Stal372.06 kg
Drewno10.6 m³
Dach140 m²

Kosztorys orientacyjny brutto

Stan zerowy56081 zł
Stan surowy123379 zł
Roboty wykończeniowe wewnętrzne78164 zł
Roboty wykończeniowe zewnętrzne32597 zł
Instalacje i przyłącza60288 zł
Suma350509 zł

Realizacje projektu "EL PINAR 2 szkielet drewniany"

Realizacja projektu domu  - EL PINAR 2
